Samlemuffer– til professionelle konnekteringer

Sortimentet af skrueløse klemmer anvendes til en hurtig, let og pålidelig konnektering af kabler og ledere installationen. De kan anvendes i applikationer op til 450 volt.

Fleksibiliteten sikres med det bredde udvalg af antal poler i de forskellige klemmer.

Tværsnit op til 2,5mm2 kan nemt monteres og giver mulighed for større tværsnit.

HelaCon systemet tager højde for, at lovgivningen varierer fra land til land i henhold til hvilke ledningstyper, diametre, farver, dåser, der er tilladt at anvende.

Uanset hvor krævende de individuelle krav er, giver HelaCon den bedste løsning - globalt.

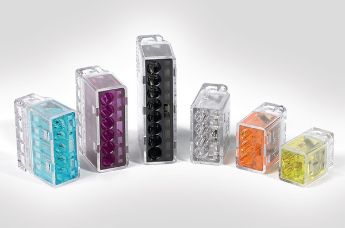

Forskellige farvekoder gør det nemt at differentiere de forskellige størrelser af HelaCon skrueløse klemmer. Alle indføringer sker på samme side af klemmen. Et separat testhul foran, giver mulighed for teste forbindelsen, uanset om der er tale om installation eller vedligeholdelse. Ledere med et tværsnit mellem 0,5 og 2,5mm2 kan anvendes samtidig uden, at beskadige den tilstødende leder.

Med den kompakte størrelse passer HelaCon skrueløse klemmer perfekt i alle typer fordelingsdåser og udtag.

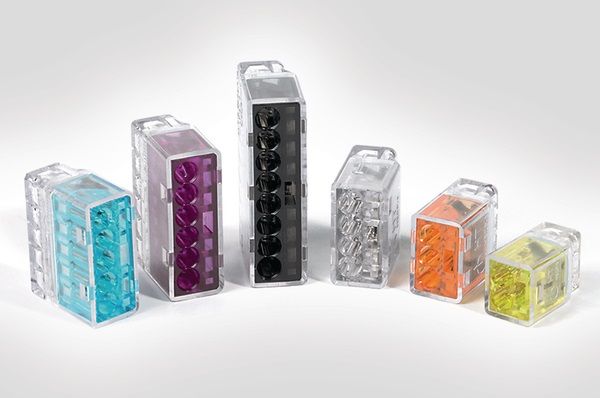

HelaCon Plus Mini er en sofistikeret push-in samlemuffe til professionelle kabelforbindelser i husinstallationer. Den ny udviklede dobbeltfjeder gør nem og hurtig indføring mulig og letter montørens arbejde især i besværlige arbejdsstilinger. Hermed sikres den korrekte forbindelse, der visuelt kan tjekkes gennem den transparent kappe.

Forskellige farvekoder gør det nemt at identificere de forskellige typer samlemuffer. Et separat testhul foran garanterer sikkerhed i installationen samt ved vedligeholdelse og fejlfinding.

HelaCon push-in samlemuffer anvendes til hurtig, nem og pålidelig forbindelse og fordeling af kabeler og ledere i elinstallationen.

Samlemufferne kan anvendes i alle typer af både lofts- og vægdåser.
HelaCon Plus Mini giver den bedst mulige løsning, hvor sikkerhed og behagelig arbejdsgang er påkrævet.

• Må kun monteres med strømmen afbrudt
• Anvendes til massive eller flerkorede kobberledere
• Afisoler 11 mm på lederen
• Pres den afisolerede leder fuldt ind i samlemuffen – tjek forbindelen visuelt gennem den transparente kappe
• Test med voltmeter i testhullet
• Udtagning af leder: Hold lederen fast og drej konnektoren til henholdsvis højre og venstre

• Til let, pålidelig ledningsmontage
• Til montage og føring af ledninger i elektriske dåser
• Anvendes op til 450 volt
• Forskellig antal huller for fleksibel installation
• Diameter fra 0,5 op til 1,5 mm og 1,0 op til 2,5 mm

HelaCon topklemmer benyttes til at montere ledninger uden brug af værktøj.

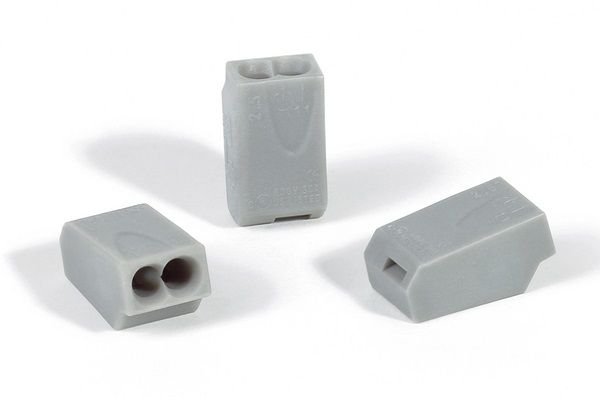

HelaCon Easy anvender en standard fjederklemme, hvor i mod HelaCon Plus
anvender den seneste teknologi indenfor dobbelte fjederklemmer.

• Sørg for at installationen er strømløs før montage
• Anvendes kun til massive ledere
• Afisoler ca. 11mm

• Indfør lederne helt i klemmen
• Tjek med et voltmeter i testhullet
• Indføringen kan justeres ved at tviste ledningen samtidig med, at du trækker i klemmen

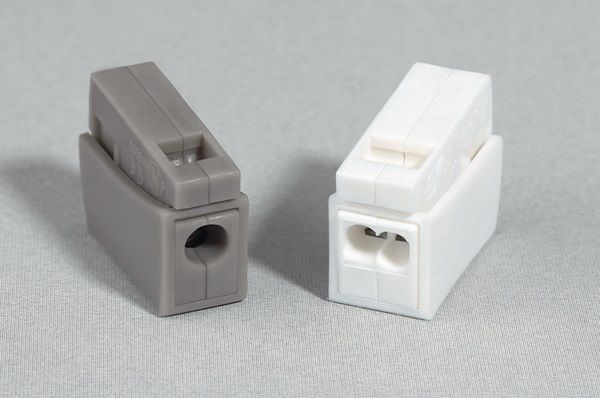

En typisk anvendelse er lysinstallation hvor massive ledere fra skjulte føringer skal forbindes med fleksible ledere til belysning. 2/1 varianten tillader løkker for ekstra enheder.

Lederen på udtags/lys siden monteres ved at presse den ind i låsemekanismen. Lyssiden kan have mange ledere og gør HelaCon Lux topklemmer anvendelige til tilslutning af enheder med fleksible ledere som kontrolenheder f.eks. persienner, ventilatorer og andre enheder.
