Kábelbehúzók: Ügyes megoldás kábelek telepítéséhez: Cable Scout+

Cable Scout+: Könnyen behelyezhető kábelbehúzók a kábelek biztonságos telepítéséhez

A Cable Scout+ professzionális kábelbehúzó, mellyel a szerelők egyszerűen behúzhatják a kábeleket, időt takaríthatnak meg, még a legbonyolultabb szerelési munkáknál vagy legnehezebben elérhető helyeken is.

A Cable Scout+ le fogja nyűgözni új kialakításával és továbbfejlesztett funkcionalitásával. Az átalakított markolatnak köszönhetően a kábelbehúzók könnyedén összecsavarozhatóak. Minden alkatrész, behúzó és tartozék elfér a praktikus tartó- és hordtáskában. A Cable Scout+ egy sor hasznos szabvány tartozékkal együtt érkezik. További kiegészítő tartozékok is megvásárolhatóak.

Ez a praktikus, intuitív kábeltelepítő rendszer lehetővé teszi a vezetékek gyors és egyszerű telepítését állmennyezetek fölé, falakba vagy a padló alá, és így tovább.

Termékek áttekintése

Kábelbehúzó nagy kábelszerelésekhez

Figyelő kamera védőcsövekhez

Kábelbehúzó szerelvény egy szerszámdobozban

Kábelbehúzó egyszerű kábelszerelésekhez

Kábelbehúzó megfogók

Tartozékok kábelbehúzók részére

Ez a videó bemutatja, hogy milyen könnyű kábeleket behúzni a Cable Scout+ segítségével, és itt további információk láthatók a szerelvény tartozékokról:

Products in this video

CS-SD 897-90001

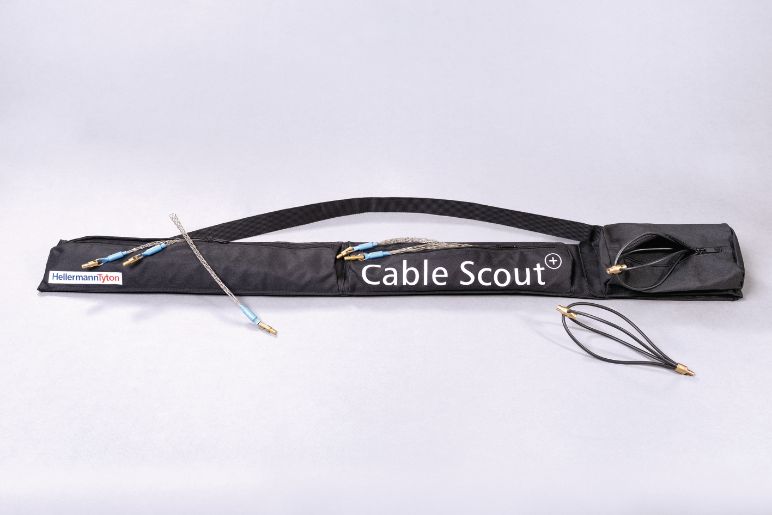

Cable Scout+ készletek:

Kábelbehúzók, Cable Scout+ készletek – a kábelbehúzók kiváló minőségű üvegszálas erősítésű műanyagból (GRP) készülnek, ennek köszönhető az akár 200 kg-os teherbírás. A Cable Scout+ rengeteg kiegészítőjével számtalan funkciót kínál, ami segít a szerelőnek a világításban, a fogásban, a vizsgálatokban és a visszahúzásban.

A Cable Scout+ kábeltelepítő rendszer praktikus és tartós táskában érkezik, így egy helyen tárolhatja a kábelbehúzókat és a tartozékokat.

Handy készlet

A Handy készlet elfér egy szerszámos dobozban.
Tartalma:
• 1 behúzó x 40 cm (fehér), 2 behúzó x 40 cm (piros) és 1 behúzó x 40 cm (kék)
• 40 cm-es fehér flexibilis vég
• Kúpos vég
• Mini kampó és mini szem

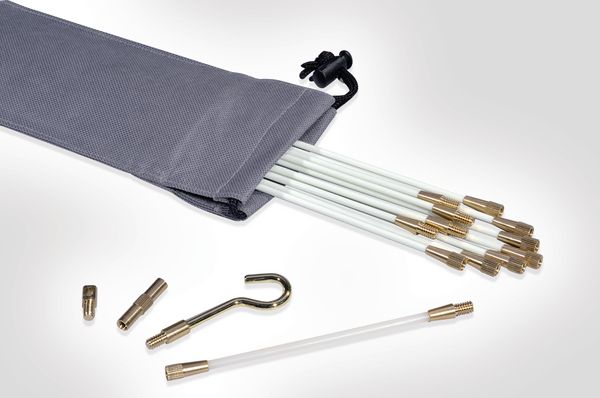

Basic készlet

A Basic készlettel elvégezhetőek az alapvető kábeltelepítések.
Tartalma:
• 10 behúzó x 1 m (fehér), 15 cm-es flexibilis vég
• Nem váltó, tuff kampó és mini szem

Deluxe készlet

A Deluxe készlet a legösszetettebb készlet, melyet nagyobb telepítési munkákhoz ajánlunk. Tartalma:
• 2 behúzó x 1 m (fehér), 6 behúzó x 1 m (piros), 2 behúzó x 1 m (kék)
• 15 cm-es fehér flexibilis vég, osztott gyűrű, nemváltó
• Tuff kampó, mini szem, kúpos vég, lapos vég, rúd, szimpla mágnes

Cable Scout+ tartozékok:

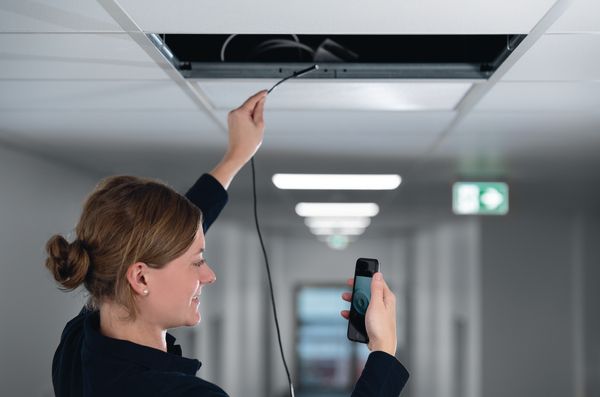

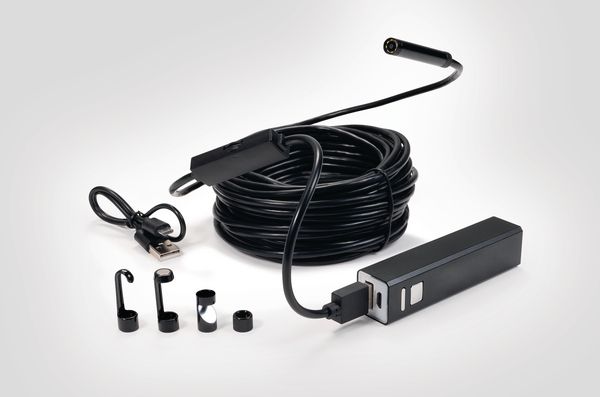

Cable Scout Cam: üres csővezeték vizsgáló kamera

A kiváló minőségű, elemmel működő Cable Scout Cam tökéletesen megfelel a szűk helyen történő fotó és videófelvételhez. A kamera lehetővé teszi az akár 10 méter távolságig elhelyezkedő eldugott tárgyak szemügyrevételét, mint amilyenek például az üres csövek, illetve az álmennyezetek. A kamera felvételei valós időben közvetíthetők egy okos telefon vagy tablet segítségével.

Az Ön előnyei egy szempillantás alatt:

Tartós, kiváló minőségű gyártás
Vezeték nélküli kép és videó továbbítás WiFi segítségével
Felbontás : 2.0 megapixel
Hossz: 10 m
Vízálló IP68 lencsevédő
Szabályozható LED fény a sötét környezetben való használathoz
Díjmentes alkalmazás Android és iOS rendszerekhez

A csomag tartalmaz egy WiFi HD felbontású kamerát, amely egy 10 méter hosszú kábellel van ellátva, akár egy óráig tartó akkuidővel rendelkező WiFi egységet, egy USB töltőt, egy kampót, egy mágnest, egy tükröt és egy vízálló lencsevédőt.

A sokoldalú tartozékainak és a kiváló minőségű gyártási folyamatának köszönhetően a Cable Scout Cam a Cable Scout+ tökéletes kiegészítője.

Tulajdonságok és előnyök

• A tartozékkészletben rengeteg hasznos szerszám található
• Vizsgálhat, világíthat, visszahúzhat
• A kábelfogókkal gyorsan behúzhatóak a kábelek
• A bojt könnyedén átsiklik az akadályokon
• A LED-es pálca fényt visz a sötétségbe
• Az erős mágnessel akár 2,5 kg-os fém szerszámok is megemelhetőek

A Cable Scout+ egy sor hasznos szabvány tartozékkal együtt érkezik. További kiegészítő tartozékok is megvásárolhatóak.

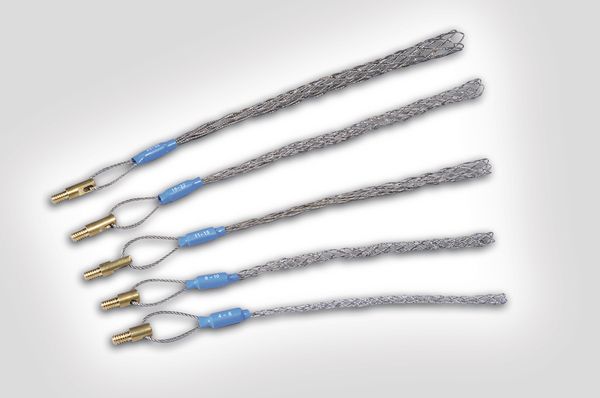

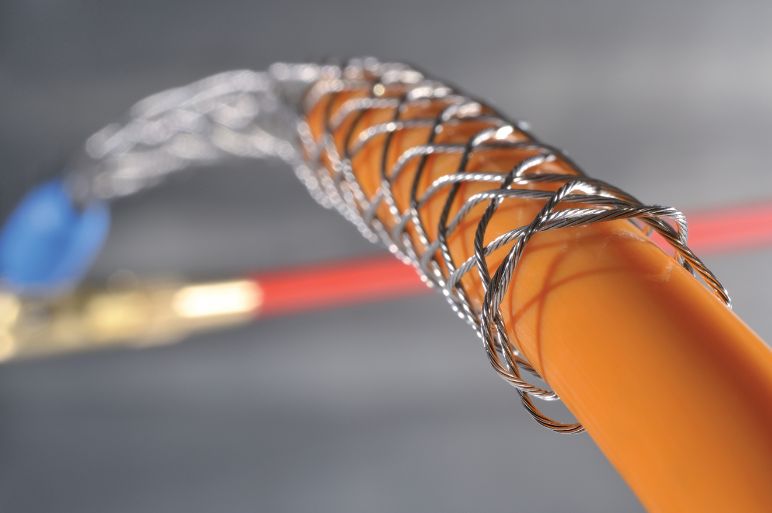

A kábelfogókkal megfoghat tárgyakat, és megbízható, időtakarékos megoldást nyújt arra, hogy kábeleket és csöveket rögzítsen a behúzókhoz. Csak nyissa ki a fogót a zsinór megnyomásával, tolja a fogót a kábel vagy cső fölé, és engedje el a fogót, ami így összehúzódik, és stabilan rögzíti a kábelt vagy csövet a kábelbehúzó készlethez.

1. A kábelfogók öt különböző méretben kaphatóak, hogy a kábelátmérők lehető legszélesebb választékához használhassa.

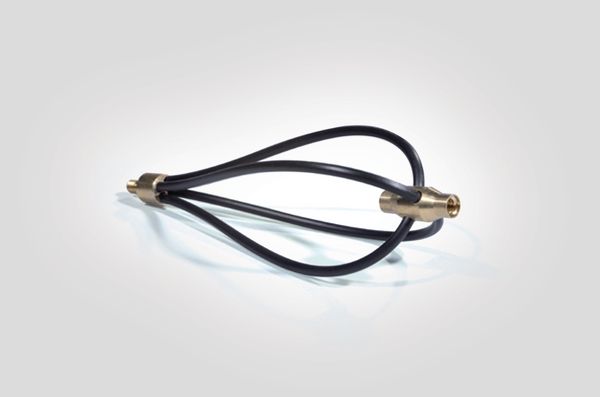

2. A bojt segítségével a behúzó könnyen átsiklik az akadályokon.

3. A Cable Scout+ pálca – tökéletesen beláthat az üregekbe.

4. Az erős mágnes akár 2,5 kg-os fém szerszámokat is felemel.

TYPE	Description	Article-No.
CS-SA	Tartozékkészlet: Tartalmaz egy 15 cm hosszú flexibilis véget, nemváltót, mini kampót, tuff kampót, mini szemet, osztott gyűrűt, gömbölyű véget, lapos véget, szimpla mágnest, láncot	897-90004
CS-ACG1630	Kábelfogó: Használható átmérő: 1,6 – 3,0 cm	897-90027
CS-ACG0415	Kábelfogók: Használható átmérő: 0,4 – 1,5 cm	897-90026
CS-AW	Bojt: Segít, hogy a kábel könnyedén átcsússzon az egyenetlen felületeken.	897-90018
CS-AB	Pálca: Hasznos, ha sötét környezetben kell valamit megvizsgálni.	897-90016
CS-AMG2	Erős mágnes: Hasznos eszköz akár 2,5 kg-os fém szerszámok felemeléséhez	897-90015

Behúzó párok: Cable Scout+

Kábelbehúzók, Cable Scout+ szegély – a flexibilis kábelbehúzók üvegszálas erősítésű műanyagból (GRP) készültek, egyszerűen összecsavarozhatóak és felszerelhetők praktikus tartozékokkal. Három átmérő és görbületi sugár garantálja a rendkívüli rugalmasságot munka közben.

Behúzó választék, részletek

TYPE	Content Rods	Flexibility	Ø D	Article-No.
CS-P6	Egy pár 1 m-es kék behúzó	erős	6.0	897-90007
CS-PN	Egy pár 1 m-es nejlon behúzó	teljesen rugalmas	5.0	897-90008
CS-P5	Egy pár 1 m-es piros behúzó	közepes	5.0	897-90006
CS-P4	Egy pár 1 m-es fehér behúzó	rugalmas	4.0	897-90005

Kérdések és válaszok:

Hol használják a kábelbehúzó szerszámot?

A kábelbehúzó szerszámokat a kábelek nehezen elérhető helyekre történő telepítésére vagy onnan való eltávolítására használják, ugyanis ezek a szerszámok mechanikai előnyt biztosítanak, és segítenek, amikor áthúzzuk a kábeleket a kábelcsatornákon, vezetékcsöveken vagy egyéb útvonalakon.
Íme néhány gyakran előforduló helyzet, amely alkalmat ad a kábelbehúzó szerszám használatára. Kábelbehúzás:

falakon és üregeken keresztül
a falakon lévő kis hozzáférési nyílásokon keresztül
padlóaljzaton keresztül
álmennyezet felett

Hogyan válasszuk ki a megfelelő kábelbehúzó szerszámot?

Az adott kábelbehúzási feladathoz szükséges szerszámok kiválasztása olyan tényezőktől függ, mint a kábelek típusa és mérete, a szerelési környezet, valamint az útvonal távolsága vagy komplexitása. A HellermannTyton három kábelbehúzó szerszámkészletet kínál: a Handy Kit-et úgy tervezték, hogy elférjen egy szerszámosládában; a Basic Kit -et alapvető kábelszerelési feladatokhoz tervezték; a Deluxe Kit pedig nagyobb telepítések elvégzésére szolgál. A készletek különböző hosszúságú kábelbehúzó rudakkal és további kiegészítőkkel, például horgokkal, mágnesekkel, lámpákkal és tárolótáskákkal kaphatók.

Hogyan használjuk a kábelbehúzó rudakat?

A kábelbehúzó rudak használata előtt mérje fel a telepítési követelményeket: a leküzdendő távolságot, a kábelek típusát és méretét, az útvonalon előforduló akadályokat és a behúzáshoz szükséges teherbírást. Ezután válassza ki a megfelelő kábelbehúzó szerszámot, amihez figyelembe kell venni a kábel súlyát és átmérőjét, valamint az esetleges kihívásokat. Ezt követően csatlakoztassa a kábelt a kábelbehúzó szerszámhoz. Gondoskodjon a biztonságos csatlakozásról, hogy megakadályozza a kábel leválását a behúzás folyamata során.
Kezdje el a behúzási folyamatot úgy, hogy feszítőerőt fejt ki a szerszámra. A kábel behúzása során ügyeljen rá, hogy ne legyen ellenállás, és a kábel ne akadjon el. Ha ez mégis megtörténne, mérje fel a helyzetet, és ennek megfelelően hajtson végre módosításokat. Ez magában foglalhatja a húzás szögének vagy irányának megváltoztatását, vagy további szerszámok, illetve technikák alkalmazását. Folytassa a kábel behúzását, amíg a kábel el nem éri a kívánt végső helyzetet.

Hogyan kell a kábelbehúzó rudakat, a tartozékokat és a vezetékeket egymáshoz erősíteni?

A HellermannTyton összes üvegszálás kábelbehúzó rúdja és rúdtartozéka mindkét végén könnyedén összecsavarozható. A kábelbefogókat – és a tágítható fémhüvelyeket – gyakran alkalmazzák a kábelek és vezetékek kábelbehúzó rudakhoz való rögzítésére. A biztonságos fogás érdekében a kábelbefogó könnyen a kábel elülső vége köré szorítható.

Mekkora terhelést bírnak el a kábelbehúzók?

A kábelbehúzó rudak kiváló minőségű üvegszálból készülnek, amelynek teherbíró kapacitása eléri a 200 kg-ot (kb. 440 font).
