Abraçadeiras de fixação de 2 peças para bordas
Nº de artigo 150-76079 | T50ROSEC4B-PA66HS/PA66HIRHS-BK | Detalhes

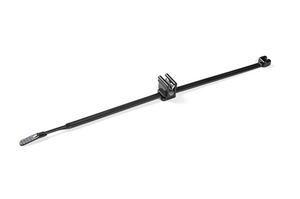

Abraçadeira de fixação de 2 peças pré-montada com EdgeClip
A cabeça da abraçadeira de cabos pode ser movida após o agrupamento
EC9, EC10, EC21 e EC22 são para diâmetros mínimos de feixe de 1 mm
Para bordas de 1 - 3 mm

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Descargas CAD-Download

Mais produtos neste grupo de produtos:

Abraçadeiras de fixação de 2 peças para bordas >

Informações básicas

Aplicação	Estas abraçadeiras e conjuntos EdgeClip são ideais para uso onde os orifícios não são aceitáveis ou onde, devido a problemas de temperatura, os adesivos falharão. Estes conjuntos são usados para fixar e agrupar cabos, tubos e mangueiras na indústria automóvel e elétrica, fabricação de cablagens e construção de painéis.
Abraçadeira	Poliamida 6.6 estabilizada ao calor (PA66HS)
Anti rotação (Sim / Não)	YES
Conteúdo embalagem	500Peças
Cor	Preto (BK)
DESCRIÇÃO GLOBAL DA PEÇA	T50ROSEC4B-PA66HS/PA66HIRHS-BK
Descrição	Disponíveis com abraçadeiras de serrilhado "interno" ou "externo", estes conjuntos de duas peças simplesmente encaixam numa borda com espessuras de 3,0 a 6,0 mm. As altas forças de extração são devidas à fixação de metal integrada. Estão disponíveis diferentes variações do Edge Clip. Uma versão permite que os cabos sejam colocados paralelamente à borda, enquanto outra permite a instalação a 90 graus da borda. O clip é simplesmente empurrado com a mão e mantido firmemente no lugar pela fixação de metal integrada. Nenhum orifício de fixação é necessário. Combinada com as abraçadeiras de serrilhado externo (OS), especialmente projetadas para proteger os cabos de atrito e desgaste, a família Edge Clip oferece uma excelente solução de fixação.
Família de Produto	Série EdgeClip, 1,0 - 3,0 mm, fixação superior
Fecho abrível (Sim/Não)	Não
Fixação	Poliamida 6.6 modificada ao impacto, estabilizada ao calor (PA66HIRHS)
Grupo de produto	Abraçadeiras de fixação de 2 peças para bordas
Material	Poliamida 6.6 estabilizada ao calor (PA66HS), Poliamida 6.6 modificada ao impacto, estabilizada ao calor (PA66HIRHS)
Mét. Fixação	Clip de perfil, topo, montado, 2 peças
Nº de lados para fixação de abraçadeira	4
Posição da Placa de Identificação	Nenhum
Quantidade por	saco
Tipo	T50ROSEC4B
Variante	Serrilhado externo

Dimensões do Produto


Altura (H)	1.3mm
Altura (H2)	16.0mm
Comprimento (L)	200mm
Comprimento (L2)	14.0mm
Diâmetro de Aplicação (metric)	4.0-45.0mm
Espessura (T)	1.2mm
Espessura Chapa máx.	1.0 - 3.0mm
Espessura de chapa	0 - 0.1 "
Largura (W)	4.6mm
Largura (W2)	11.5mm
Para Espessura de Chapa mín - máx	1 - 3 mm
Peso/Unidade	0.00283kg
Resistência Mín. à Tração (N)	225N
Ø de Aplicação mín.	4.0mm
∅ de Aplicação máx.	45.0mm

Descargas

Aprovações e Especificações

Certificação / Especificação
Conforme ROHS (Artigo 4 - 1)	Sim
Conforme diretiva ELV (Artigo 4 - 2)	Sim
Flamabilid.	UL94 HB
Mercadoria perigosa	Não
Temperatura de Trabalho	-40 °C a +105 °C
Temperatura de trabalho Fixação (métrico)	-40 °C a +105 °C

Logística e Embalagem


Código Aduaneiro	39269097
EAN / GTIN	4031026215082
Embalagem 1 - Peso (kg)	1.444135kg
PL1 Altura	0.2m
PL1 Comprimento	0.395m
PL1 Largura	0.45m
PL1 Quantidade	500
PL1_Volume	0.03555m³
PL3 Altura	0.368m
PL3 Comprimento	0.584m
PL3 Largura	0.386m
PL3 Quantidade	4000
PL3 Volume	0.083m³
PL3_Peso	12.37308kg
PL4 Comprimento	1.2m
PL4 Largura	0.8m
PL4 Quantidade	48000
PL4 Volume	1.198m³
PL4_Altura	1.248m
PL4_Peso	169.464kg
País de Origem	DE
Tipo PL1	saco
Tipo PL3	caixa
Tipo PL4	palete
