Abraçadeiras com fixação de 1 peça para perfis
Nº de artigo 126-00426 | T50SOSEC34E-PA66HS-BK | Detalhes

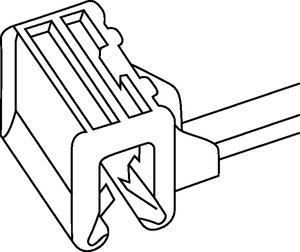

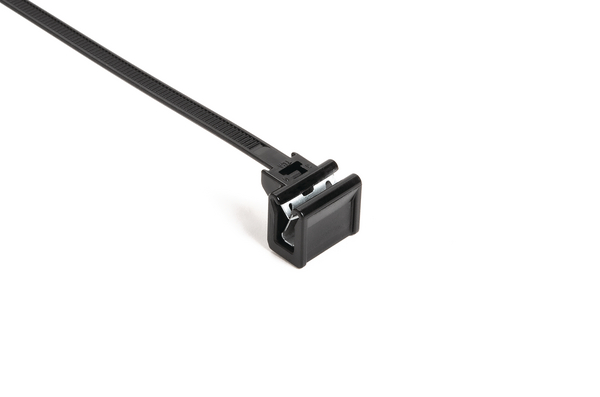

Abraçadeira de fixação de 1 peça com EdgeClip para encaminhamento de cabo paralelo à borda.

Montagem fácil, basta pressionar e encaixar manualmente
Para espessura de perfil de 1 - 3 mm, 3 - 6 mm, 4 - 6 mm ou 6 - 8 mm
O grampo metálico integrado proporciona uma fixação firme
O grampo consiste numa mola de aço duplamente temperado
Ideal para aplicações em que furos ou adesivos não são viáveis

Mostrar mais

Adicionar a favoritos

Solicite já a sua oferta individual

Solicitar orçamento

Encontre um distribuidor perto de si

Descargas

Mais produtos neste grupo de produtos:

Abraçadeiras com fixação de 1 peça para perfis >

Informações básicas

Aplicação	Estas abraçadeiras e montagens EdgeClip são ideais para uso onde os orifícios não são aceitáveis ou onde, devido a problemas de temperatura, os adesivos não funcionam. Depois de prender a abraçadeira em torno dos cabos, o EdgeClip está pronto para ser preso ao painel. Amplamente usadas nas indústrias automóvel e de construção de painéis, estas abraçadeiras e EdgeClips economizam tempo e dinheiro. O grampo cinzento-prateado, o coração dos nossos EdgeClips, é constituído por uma mola de aço duplamente temperado, em conformidade com a norma DIN EN 10132-4 C75S. A mola de aço confere à abraçadeira a rigidez necessária para proporcionar forças de extração elevadas e também flexibilidade suficiente para várias aplicações possíveis. O revestimento duplo é aplicado inicialmente com um sistema de zincagem, seguido de uma selagem inorgânica da superfície. Naturalmente, não é utilizado crómio (VI) neste processo. Por conseguinte, o grampo cumpre a atual Diretiva da UE 200/53/CE relativa aos veículos em fim de vida e à proibição de metais pesados. O grampo em aço refinado cumpre igualmente os requisitos de resistência à névoa salina estipulada na norma DIN EN ISO 9227 NSS (mín. 840 h sem corrosão do metal de base) e DIN EN ISO 6270-Z-CH (mín. 720 h sem corrosão do material de base). Esta solução foi, portanto, aprovada por muitos OEMs para locais de instalação expostos, por exemplo, nos compartimentos dos motores e na área dos órgãos de transmissão.

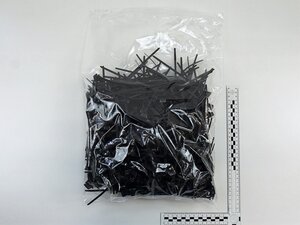

Conteúdo embalagem	500Peças
Cor	Preto (BK)
DESCRIÇÃO GLOBAL DA PEÇA	T50SOSEC34E-PA66HS-BK

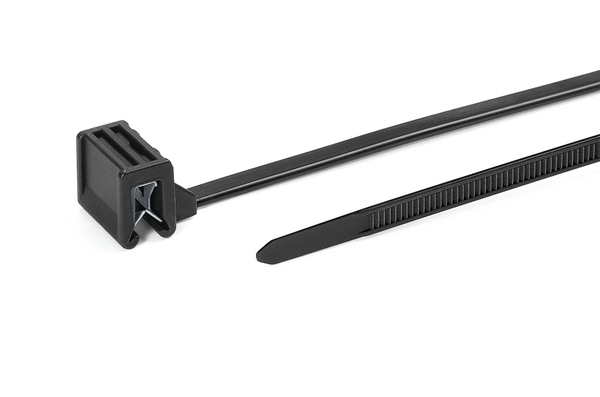

Descrição	A abraçadeira HellermannTyton com Edge Clip foi projetada para direcionar feixes prendendo-os à borda de uma estrutura de plástico ou metal sem a necessidade de um orifício de montagem. O clipe é fácil de prender e a força de extração é alta devido ao grampo de metal integrado que mantém o Edge Clip no lugar. Esta fixação é moldada como uma combinação de clipe e abraçadeira numa única peça.
Família de Produto	Série EdgeClip
Fecho abrível (Sim/Não)	Não
Fecho da Abraçadeira	trinco plástico
Grupo de produto	Abraçadeiras com fixação de 1 peça para perfis
Material	Poliamida 6.6 estabilizada ao calor (PA66HS)
Mét. Fixação	Clips de perfil
Posição da Placa de Identificação	Nenhum
Quantidade por	saco
Tipo	T50SOSEC34E
Variante	Serrilhado externo

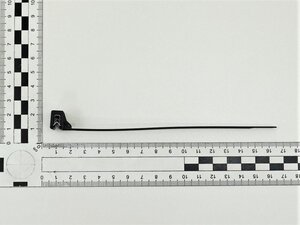

Dimensões do Produto

Altura (H)	1.35mm
Comprimento (L)	155.0mm
Comprimento (L2)	15.0mm
Diâmetro de Aplicação (metric)	1.0-35.0mm
Espessura Chapa máx.	1.0 - 3.0mm
Espessura de chapa	0 - 0.1 "
Largura (W)	4.6mm
Para Espessura de Chapa mín - máx	1 - 3 mm
Peso/Unidade	0.002465kg
Resistência Mín. à Tração (N)	180N
Ø de Aplicação mín.	1.0mm
∅ de Aplicação máx.	35.0mm

Descargas

Aprovações e Especificações

Certificação / Especificação
Conforme ROHS (Artigo 4 - 1)	Sim
Conforme diretiva ELV (Artigo 4 - 2)	Sim
Flamabilid.	UL94 V2
Mercadoria perigosa	Não
Reconhecido UL (EUA e Canadá)	Não
Resistente aos raios UV (Sim/Não)	Não
Temperatura de Trabalho	-40 °C a +105 °C

Logística e Embalagem


Código Aduaneiro	39269097
EAN / GTIN	4031026663753
Embalagem 1 - Peso (kg)	1.263kg
PL1 Altura	0.1m
PL1 Comprimento	0.3m
PL1 Largura	0.29m
PL1 Quantidade	500
PL1_Volume	0.0087m³
PL3 Altura	0.368m
PL3 Comprimento	0.584m
PL3 Largura	0.386m
PL3 Quantidade	5500
PL3 Volume	0.083m³
PL3_Peso	14.713kg
PL4 Comprimento	1.2m
PL4 Largura	0.8m
PL4 Quantidade	66000
PL4 Volume	1.198m³
PL4_Altura	1.248m
PL4_Peso	197.622kg
País de Origem	DE
Tipo PL1	saco
Tipo PL3	caixa
Tipo PL4	palete
