HelaCon 插线式连接头可快速，轻松和可靠地连接和分支电线。它们可承受高达 450 伏的电压，可根据导体的数量和可用空间来灵活地进行应用。
可满足直径最大为 2.5mm² 的横截面，由于使用的电线，直径，颜色，存放盒等类型不同，电缆连接和分支方式也因国家/地区而异。
我们的 HelaCon Plus Mini 插线式连接头拥有最新弹片技术，可以轻松将电线插入连接头中—特别适用于难以触及的区域。透明的外壳，可以一目了然地检查电线是否正确固定。
根据客户的不同需求，HelaCon 插线式连接头都能提供最佳解决方案。不同的颜色有助于轻松地区分插线式连接头的尺寸。所有电线插口都排成一排，单独电源测试入口可确保在应用，安装和维护期间的安全性。可以同时使用横截面在 0.5 到 2.5mm² 之间的任何导体，相邻之间互不影响。
插线式连接头 HelaCon 尺寸紧凑，非常适合在狭窄的空间中使用，通常可用于壁挂式或嵌入式安装的各种接线盒。
HelaCon 插线式连接头可快速，轻松和可靠地连接和分支电线。它们可承受高达 450 伏的电压，可根据导体的数量和可用空间来灵活地进行应用，可满足直径最大为 2.5mm² 。
它们尺寸紧凑，非常适合在狭窄的空间中使用，通常可用于壁挂式或嵌入式安装的各种接线盒。
HelaCon Easy 插线式连接头专门设计用于直径范围为 2.5mm² 的实心单股线。
• 安装前请确保电源已关闭
• 仅使用散装铜缆
• 剥线长度大约 11 毫米
• 剥线后直接插入线槽即可
• 通过单独的测试入口使用电压表
• 要更改或校正电线，请在拉动接线器的同时左右交替扭动
HelaCon Plus Mini 是精密的插线式连接头，用于电气外壳应用中的专业电缆连接。
创新的弹片技术使得操作简便，并为安装人员高空作业提供支持。同时可以通过透明外壳一目了然检查的是否正确固定。
不同的颜色可轻松识别不同的电线接头。单独的电压测试入口，可确保在应用，安装和维护期间的安全性。
由聚碳酸酯（PC）制成的 HelaCon 插线式连接头，用于电子安装领域中电线的快速，简便和可靠的连接和分支。
该连接可用于各种接线盒，无论是壁挂式还是嵌入式安装。
当需要方便的处理和最大的安全性时，HelaCon Plus Mini 提供了最佳的解决方案。
• 不要超负载工作
• 仅使用结实的多股铜线
• 剥线长度 11 毫米
• 将剥开长度插入线槽–通过透明外壳的检查
•在背面使可进行电压测试
• 断开接线：握住电线并左右扭动
图1：弹片设计使导线易于插入。
图2：背面可进行单独电压测试。
图3：单股导线 0.5-2.5mm²
图4：多股导线 1.0-2.5mm²
图5：不适用于软线
典型应用是照明系统，可以通过按下锁定机构轻松地插入导体，并且可以随时以相同的方式拆卸导体。
可连接任何类型的导体，例如控制设备。可用于百叶窗，风扇和其他驱动器。
• 最适合将实体与软线连接
• 弹片设计
• 用于照明安装
• 使用 450 V / 24 A 的电压电流
• 灵活应用
• 低插入力
• 免工具应用，轻松，省时，安全地连接
• 特别是用于高空工作以及电线难以触及的情况
我们的 HelaCon Plus Mini 和 HelaCon Lux 插线式连接头提供实用的塑料包装。其中包含 10 到 20 种产品，可快速轻松地在建筑物中组装低压电导体。

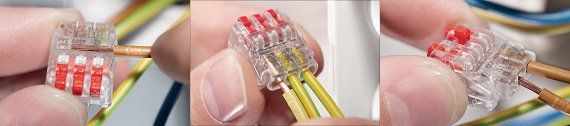

HelaCon 可拆卸插线式连接头为连接单股和多股导线提供了最佳解决方案。推入式插线式连接头可用于实心电线，只需推入即可，无需使用螺丝刀。它适合 0.2mm²-2.5mm² 的电线直径范围。可以通过透明外壳一目了然检查是否正确固定。
• 通用插线式连接头
• 只需插入实心电线
• 体积小
• 电线尺寸：0.2mm²-2.5mm²
• 底部单独电压测试
• 可重复使用—无需螺丝刀
• 可以通过透明外壳检查是否正确固定
• 安全的应用，组装和维护
HelaCon 插线式连接头用于在电气安装领域中快速，轻松，可靠地连接和分支电线
• 不要超负载工作
• 仅使用实心和多股铜导线
• 剥皮长度 10 毫米
• 将剥皮导线直接插入线槽中，通过透明外壳检查是否固定到位
• 在底部进行电压测试
• 断开电线：打开控制杆以释放所需的电线
步骤1：可以通过 HelaCon 连接器上的标记，检查 10 毫米剥线长度。
步骤2：安装导线，无需打开红色手柄。
步骤3：安装多股和单股电线。
步骤4：安装电线后，通过透明外壳进行验证。
步骤5：在连接器底部测试电压。
房屋安装领域中的插线式连接头可重复使用，多次安装，无需使用螺丝。
牢固的插线式连接头在保证高质量的同时也要确保无故障的操作。疏忽大意的工作可能会导致损坏和过热，在最坏的情况下会引起火灾等危险情况。 HelaCon Plus Mini 插线式连接头的透明外壳可检查导线是否固定到位。
最新的弹片技术带来的低推力可实现单股和多股导线的使用。
弹片的自由固定允许在一个电线接头内同时使用0.5至2.5mm²不同直径的横截面，而不会影响相邻的连接。
请注意，HelaCon Plus Mini不适用于单股多根电线。
