Organizace kabelů: flexibilní, přišroubovatelná, samolepicí, ochranná – přehled možností pro průmyslové aplikace

Organizace kabelů znamená bezpečnou, uspořádanou, prostorově úspornou instalaci

Organizace kabelů je důležitou součástí každodenní práce elektrikáře nebo výrobce rozvaděčů. S efektivními výrobky pro organizaci kabelů můžete vytvořit kabely „neviditelné“, snížit riziko úrazu a současně ušetřit místo.

Avšak výrobky pro organizaci kabelů nejsou zajímavé pouze pro elektrikáře nebo techniky ovládacích skříní.
Vedoucí budov a zařízení, kutilové a kdokoli, kdo má doma spoustu elektrického zařízení na pracovním stole nebo v obývacím pokoji, může profitovat z optimálníorganizace kabelů, která usnadňuje zajištění pořádku, například:

vedením kabelů různými směry,
odbočením kabelů,
ochranou kabelů,
eliminováním rizika zakopnutí.

Řešení organizace kabelů

Stahovací pásky a montážní prvky

Smršťovací bužírky

Chráničky kabelů

Elektroinstalační materiál

Průmyslové značení kabelů

Kleště na stahovací pásky

Podívejte se na video, které znázorňuje, jak uspořádat a zabezpečit vaši kabeláž:

Výrobky v tomto videu

Ukázat vše

Organizace kabelů na stěnách a hranách

Organizace kabelů na stěně: se specializovanými hmoždinkami

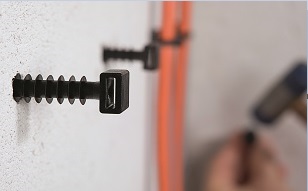

Série LOK pro organizaci kabelů na stěnách: lze použít buď uvnitř nebo venku.

Pro organizaci kabelů na stěnách doporučujeme naši sérii LOK. Jsou to speciálně navržené hmoždinky. Jsou ideální pro upevnění vedení v dírách stěn ve stádiu budování – jako horizontální nebo vertikální správa kabelů.

Stačí je pouze bezpečně zatlouci kladivem do předvrtaných otvorů. Hlava hmoždinky je upevňovacím místem kabelu a zajišťuje jednoduchou a účinnou organizaci kabelů – dokonce i na materiálech, kde často nefungují ani hřebíkové příchytky.

Další výhody:

vhodné pro většinu materiálů, například beton, cihly nebo dřevo
LOK01B vhodné pro měkké zdivo a otvory 6 mm
LOK05 zachovává vzdálenost mezi upevněným kabelem a povrchem

Organizace kabelů s příchytkami: EdgeClip

Příchytky EdgeClip jsou ideálním řešením organizace kabelů, kde nejsou přípustné díry nebo kde se neosvědčují lepidla.

Dalším rychlým a snadným způsobem vedení kabelů je použití našich příchytek EC. EC je zkratka pro příchytku na hranu EdgeClip. Tyto příchytky umožňují bezpečné upevnění kabelů a vodičů na hranu panelu nebo komponentu bez nutnosti vrtání nebo lepení.

Zajišťují flexibilní, uspořádané vedení kabelových svazků, šňůr nebo trubek. Příchytky EdgeClip vydrží vysoké tahové síly a poskytují bezpečné montážní místo pro vázací pásky k zajištění trvalé organizace kabelů.

Výhody:

široký rozsah variant – organizace kabelů je možná na hranách, nad hranami nebo podél hran
dostupné jsou příchytky pro tři tloušťky hran
jednoduchá instalace „zatlačením“ rukou na hranu
bezpečné upevnění bez nutnosti vrtání, šroubování nebo lepení

Další informace o řešeních organizace kabelů pomocí příchytek EdgeClip jsou uvedeny na naší stránce kabelových příchytek na hrany.

Organizace kabelů přišroubováním a samolepicí

Organizace kabelů na stěně s přišroubovatelnými příchytkami: Q-Mount

Některé výrobky organizace kabelů lze kombinovat s vázacími pásky – jedním příkladem jsou příchytky Q-Mounts.

Naše prvky organizace kabelů série Q-Mount jsou předurčeny pro použití v elektrotechnickém průmyslu. Tyto mohou být dokonale kombinovány s našimi vázacími pásky Q-tie, které lze zasunout ze čtyřech stran.

Speciální provedení udržuje vázací pásku ve vertikální poloze, takže během instalace máte obě ruce volné. Představují optimální podmínky pro dočasnou a trvalou organizaci kabelů, zvláště na stěnách.

Systém organizace kabelů se samolepicími příchytkami – FlexTack

Příchytka s vázacím páskem FlexTack je nápad flexibilní organizace kabelů pro oblé povrchy a povrchy s hranou.

Pokud nelze provádět šroubování nebo vrtání pro zajištění kotevních míst vázacích pásů, pak máme jednoduché řešení – samolepicí příchytky. Tyto samolepicí příchytky jsou vhodné pro upevnění kabelů k různým povrchům.

Příchytky FlexTack představují mimořádně inovační řešení upevnění pro vedení kabelů přes zakřivené nebo šikmé povrchy.

Výhody příchytek kombinovaných s modifikovaným akrylátovým lepidlem:

vysoká teplotní odolnost
vysoká kohezní pevnost a dobrá odolnost proti povětrnostním vlivům
žádné vrtání nebo šroubování znamená snížené riziko koroze
výhoda hmotnosti ve srovnání s mechanickým upevněním
výrobní náklady mohou být sníženy
rychlé, jednoduché a flexibilní použití

Organizace kabelů kolem stolu

Kabelový návlek: Helawrap

Pomyslete na všechny vodiče, které vedou za a pod pracovními stoly, hi-fi systémy nebo televizory Nejenom, že tato spleť kabelů vypadá nevzhledně, ale představuje také riziko zakopnutí. Máme řešení pro optimální a čistou organizaci kabelů pro pracovní stoly – ochrannou hadici Helawrap. Je to plastová hadice vyrobená z polypropylenu, kterou lze snadno natáhnout na vodiče nebo kabely pomocí speciálního přípravku – podobně jako s použitím zipu. To znamená, že i delší kabely lze rychle a snadno svazkovat a odbočovat v různých místech.

Ochranná hadice Helawrap je oblíbeným řešením organizace kabelů kolem stolu.

Výhody:

jednoduché a nenamáhavé použití
dobrá ochrana proti oděru
organizace kabelů je možný po celé délce
lze jej používat opakovaně
dostupný v různých barvách (černá, šedá, bílá)

Ochranné předené oplety: Twist-In

Dalším nápadem organizace kabelů kolem stolu je naše série Helagaine Twist-In. Je to samosvorný ochranný oplet vyrobený z polyesteru. Nezajišťuje pouze úhlednost, ale také chrání svázané vodiče proti oděru. Provedení ochranného opletu umožňuje kdykoli snadný přístup pro údržbu nebo přidání dalších kabelů v jakoukoliv dobu.

Další užitečné tipy jak zabránit „nepřehledné spleti kabelů“ a další nápady pro organizaci kabelů jsou uvedeny zde v našem blogovém článku.

Snadné použití nápadu organizace kabelů kolem stolu: samosvorný ochranný oplet Twist-In.

Výhody:

samosvorný ochranný oplet vyrobený z polyesteru
velmi dobrá ochrana proti oděru
ideální pro následné použití
snadné, jednoduché nasazení a sejmutí

Výrobky v tomto videu

Ukázat vše

Flexibilní organizace kabelů

Pohyblivé prvky organizace kabelů: Omega klipy

Flexibilní organizace kabelů a vodičů v jakémkoli směru umožňují naše montážní klipy série Omega. Tato série se vyznačuje jednoduchým upevněním klipu na kabel, hadici nebo trubku. Lze je snadno upevnit a proto jsou vhodné pro dodatečnou montáž.

Tyto Omega klipy se mohou otáčet o 360° a kompenzovat tak pohyb vedených kabelů. Tyto klipy organizace kabelů jsou zvláště oblíbené v automobilovém průmyslu pro připojování kabelů s různou tuhostí.

Ohebný kabelový žlab: HelaDuct Flex

HelaDuct Flex: oblíbené řešení organizace kabelů pro výrobu rozvaděčů.

Pro mnoho elektromontérů jsou systémy flexibilní organizace kabelů zvláště důležité. Umožňují prostorově úsporné vedení v mnoha prostředích. Jednoduché vedení a optimální využití prostoru zvýhodňuje tento ohebný kabelový žlab pro použití v rozvaděčích, například mezi dveřmi a boky skříně.

Jednoduché vedení a optimální využití prostoru zvýhodňuje tento výrobek – zvláště pro použití v rozvaděčích.

Tento výrobek poskytuje další výhody:

Žlab HelaDuct Flex je upevňován samolepicí páskou, takže není nutné žádné vrtání
Samolepicí páska umožňuje rychlou montáž
Žlab HelaDuct Flex je extrémně ohebný a může být instalován v úhlu 90° a větším
Náš ohebný kabelový žlab lze snadno otevřít a je vhodný pro následnou údržbu

Organizace kabelů pro speciální průmyslové aplikace

Nápady organizace kabelů pro výrobu rozvaděčů

Organizace kabelů je jednou z nejdůležitějších výzev pro výrobce rozvaděčů. Výzvou je uspořádané vedení a ochrana co možná nejvíce vodičů v co možná nejméně elektroinstalačních kanálech. Toto vzájemné působení musí vytvářet uspořádání, které pro elektrikáře zajistí co možná nejbezpečnější a nejvýhodnější následnou údržbu.

Společnost HellermannTyton nabízí řadu výrobků organizace kabelů pro výrobu rozvaděčů.

Pro tuto speciální formu organizace kabelů uvedla společnost HellermannTyton na trh výrobky série HelaDuct. Tato série zahrnuje kabelové žlaby a také speciálně vyvinuté příchytky, které brání vypadnutí kabelů, když se odstraní kryt.

Kromě toho náš rozsah zahrnuje upevňovací prvky a nástroje pro odstranění segmentů bočních stěn a lamel bez ostrých hran a otřepů.

Výhody našeho řešení organizace kabelů při výrobě rozvaděčů:

robustní a bezhalogenové kabelové žlaby vyrobené z vysoce jakostního termoplastu,
snadné odstranění lamel pro rychlou instalaci,
práce bez úrazů díky hranám bez otřepů,
bezšroubové upevnění žlabů pomocí plastových nýtů,
vázací pásky lze upevnit ve žlabech pomocí speciálních upevňovacích prvků.

Další informace a výrobky z našeho sortimentu výrobků pro výrobu rozvaděčů naleznete v naší brožuře.

Řešení organizace kabelů pro těžký průmysl

V těžkém průmyslu jsou často vyžadována specializovaná individuální řešení organizace kabelů.

V aplikacích určených do těžkých podmínek se vyskytuje riziko poškození kabelů a vadného svazkování v důsledku kovových příchytek s ostrými hranami. Pro zabránění tomuto poškození jsme vyvinuli sérii sedlových příchytek pro aplikace určené do těžkých podmínek.

Tyto robustní plastové díly jsou trvale upevněny pomocí závitových čepů nebo šroubů a garantují bezpečné upevnění i při silných vibracích. Elektrické kabely a pneumatické nebo hydraulické hadice mohou být upevněny pomocí vázacích páseků.
Tento typ organizace kabelů umožňuje bezpečné vedení až tří souběžných svazků.

Další výhody:

nižší hmotnost ve srovnání s kovovými výrobky
ochrana svazku díky hladkému povrchu
přerušení tepelné, elektrické a vibrační vazby

Výrobky organizace kabelů pro větrný průmysl

Prostředí ve větrném průmyslu vyžadují speciální nápady organizace kabelů.

Ve větrném průmyslu je vedení kabelů a vodičů uvnitř obvodu, kde se otočná gondola spojuje s věží, náročným úkolem, protože tyto kabely jsou vystaveny neustálému kroucení. Pro zabránění oděru mezi kabelovými plášti jsme vyvinuli oddělovač obvodů.

Jeho instalace je snadná pomocí zacvakávacího systému, vytváří úhledné uspořádání a také zlepšuje chlazení kabelů.

Často kladené otázky

Proč je organizace kabelů důležitá?

Organizace kabelů je nezbytná z několika důvodů. Pomáhá udržovat čistý a profesionální vzhled, snižuje riziko nehod nebo nebezpečí, že o kabely někdo zakopne, zlepšuje proudění vzduchu a větrání, usnadňuje řešení problémů a údržbu a v případě potřeby usnadňuje označování a přístup ke konkrétním kabelům.

Jak by měly být kabely uspořádány za stolem?

Chcete-li uspořádat kabely za stolem nebo místem vyhrazeným k zábavě, začněte tím, že odpojíte všechna zařízení a odstraníte kabely, které nepotřebujete. Pro seskupení a svázání kabelů použijte vázací pásky, řemínky na suchý zip nebo chráničky kabelů. Napájecí kabely je třeba oddělit od datových kabelů, aby nedocházelo k rušení. K upevnění kabelů podél zadní strany nábytku nebo stěn použijte samolepicí kabelové svorky nebo háčky. Je vhodné použít výrobky pro organizaci kabelů, jako jsou kabelové žlaby nebo kabelové nosné systémy, abyste mohli kabely efektivně skrýt a vést.

Jaký je rozdíl mezi vertikální a horizontální organizací kabelů?

Vertikální organizace kabelů se zaměřuje na organizaci a vedení kabelů ve vertikálním směru, nejčastěji v serverových stojanech nebo síťových skříních. Jedná se o použití vertikální správy kabelů, jako jsou kabelové nosné systémy, vertikální kabelové kroužky nebo ramena pro organizaci kabelů, které vedou a podpírají kabely shora dolů.

Horizontální organizace kabelů se naopak zabývá organizací a vedením kabelů v horizontálním směru, často v rámci jednoho rozvaděče nebo skříně. Jedná se o použití prvků vodorovné správy kabelů, jako jsou kabelové žlaby, kabelová vedení nebo kartáčové lišty, pro vedení a zajištění kabelů ze strany na stranu nebo zepředu dozadu.

Proč je správná organizace kabelů obzvláště důležitá v automobilovém průmyslu?

Dobrá organizace kabelů je v automobilovém průmyslu velmi důležitá vzhledem ke složitým elektrickým systémům a rozsáhlému používání kabelů a kabelových svazků v moderních vozidlech. Správná organizace kabelů zajišťuje jejich správné vedení, zajištění na místě a ochranu před poškozením, což pomáhá zachovat základní funkce, jako je ovládání motoru, osvětlení, prvky spojené se zábavou, bezpečnostní prvky a komunikace.

S rostoucím trendem elektrifikace a používání pokročilých technologií se zvyšuje počet kabelů i potřeba správné izolace. Vhodně uspořádané a správně vedené kabely navíc minimalizují riziko elektrických poruch, zvyšují bezpečnost a celkovou spolehlivost. Efektivní organizace kabelů navíc zefektivňuje proces montáže a zvyšuje efektivitu výroby. A v neposlední řadě souvisí se snahou automobilek optimalizovat hmotnost a úsporu místa. Dobrá organizace kabelů snižuje množství kabelů a jejich zbytečnou délku a zajišťuje efektivní využití prostoru.
