Od barevných smršťovacích bužírek po bužírky s lepidlem a teplem smrštitelné tvarové díly – společnost HellermannTyton nabízí komplexní řadu smršťovacích bužírek v různých velikostech, které splňují nejpřísnější mezinárodní normy.
Nabízíme smršťovací bužírky v různých barevných provedeních velikostech, tloušťkách stěn a materiálech (fluoropolymery, polyolefin, PTFE a mnoho dalších). Smršťovací bužírky dodáváme buď předem nastříhané nebo na cívkách. Portfolio zahrnuje také teplem smrštitelné koncovky a tvarové díly.
Smršťování teplem znamená: Proces za použití tepla, například pomocí elektrické nebo plynové horkovzdušné pistole, ke smrštění bužírek,hadic nebo tvarových dílů z expandovaného plastu na původní velikost. V tomto ohledu se rozlišuje mezi původní velikostí a expandovanou velikostí (před smrštěním). Tepelné smršťování se používá v různých průmyslových odvětvích a elektrických aplikacích, například k izolaci a ochraně kabelů proti teplu, oděru, chemikáliím nebo vodě. Podívejte se na toto video s našimi experty na smršťování Barrym a Markem, abyste zjistili, jak snadno se se smršťovacími bužírkami a hadicemi pracuje.
Nejste si jisti, jestli náš teplem smrštitelný výrobek vyhovuje vaší konkrétní aplikaci? Zadejte známé rozměry do online HellermannTyton kalkulačky pro teplem smrštitelné bužírky. Ta zkontroluje velikost. Doporučujeme, aby se teplem smrštitelná bužírka smrštila nejméně o 20 % a nejvýše o 80 % dodaného rozměru.
Kromě černých smršťovacích bužírek nabízí společnost HellermannTyton širokou škálu barevných. Ty jsou ideální pro barevné označení různých vodičů nebo kabelů.
Roste také poptávka po oranžové barvě. Je to důsledek nárůstu vysokonapěťových napájecích systémů instalovaných ve vozidlech. Někdy je důležité vidět skrz teplem smrštitelné bužírky. Průhledné bužírky jsou ideální pro ochranu štítků aplikovaných na pláště kabelů.
HellermannTyton nabízí následující barvy:
• Průhledná/Transparentní
• Bílá
• Červená
• Oranžová
• Černá
• Zelená
• Modrá
Na všechny teplem smrštitelné bužírky HellermannTyton se podívejte zde a vyberte si tu správnou barvu pro Vaši aplikaci.
Teplem smrštitelné bužírky HIS se dodávají v různých rozměrech, barvách a poměrech smrštění. Naše šikovné dávkovací krabičky usnadňují izolaci koncovek, kabelů a jiných vedení: Stačí si jen odstřihnout potřebnou délku.
Mnoho kabelů je barevně označeno nebo jsou na nich vytištěny identifikační značky – například ve veřejných budovách, jako jsou letiště a nemocnice, ale také v tunelech a dopravních prostředcích, jako jsou kolejová vozidla, lodě a letadla. Průhledná bužírka se často používá k izolaci plášťů vodičů, přičemž zachovává viditelnost identifikačních značek. Tomu se v oboru říká oversleeving.
Více informací o čirých/průhledných smršťovacích bužírkách se dozvíte v tomto videu s našimi odborníky Barrym a Markem.

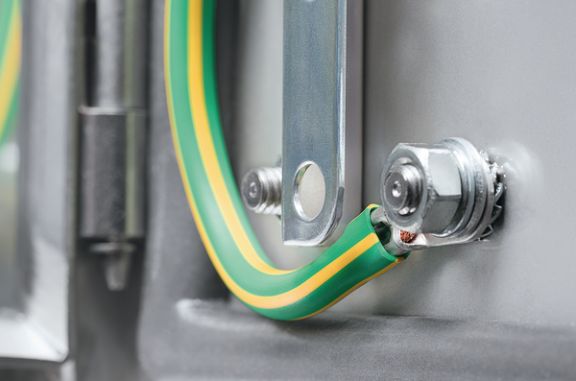

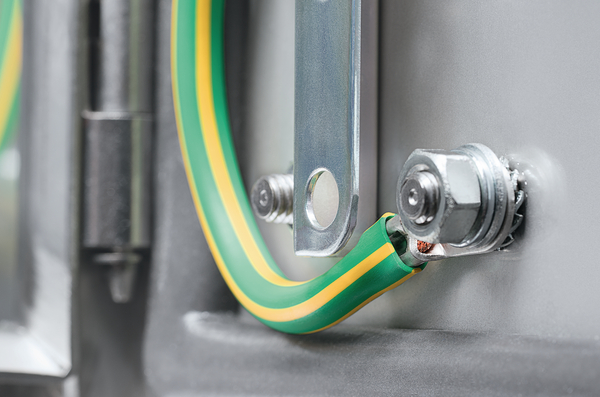

Potisknutelné jednostěnná bužírka TF21 se používá pro jasnou identifikaci vodičů, například pro označení živého a nulového vodiče a uzemnění. TF21 má nízkou teplotu smršťování a je k dispozici v mnoha barvách a velikostech. Je také samozhášivá a splňuje UL224 VW1. Díky těmto vlastnostem TF21 splňuje a přesahuje řadu průmyslových norem.
Dalším příkladem tenkostěnné, flexibilní polyolefinové hadice je samozhášivá TR27.
Účinnost vodotěsnosti pomocí teplem smršťovacích bužírek závisí na správné aplikaci a integraci se zařízením, což vyvolává následující praktické otázky:
Lepidlo hraje zásadní roli při zajišťování spolehlivé vodotěsnosti, zejména v takových aplikacích, jako je námořní průmysl. Dobré lepidlo bezpečně připojí bužírku k zařízení, utěsní nerovný povrch tím, že vyplní štěrbiny, a dokáže pevně přilnout i k povrchům, které nejsou dokonale čisté, přičemž odolává tlakovým a tahovým silám a pohybu.
Ochrana proti vniknutí vody je popsána v normách stupně ochrany krytím (IP), které udávají úroveň ochrany proti pevným částicím a kapalinám. První číslice stupně ochrany krytím IP (od 0 do 6) představuje ochranu proti pevným částicím a nasávání vzduchu, zatímco druhá číslice (od 0 do 9) znázorňuje úroveň odolnosti proti kapalinám, od žádné ochrany až po odolnost proti vysokotlakému tryskání vody. Podrobné informace lze nalézt v normách, jako je EN 60529.

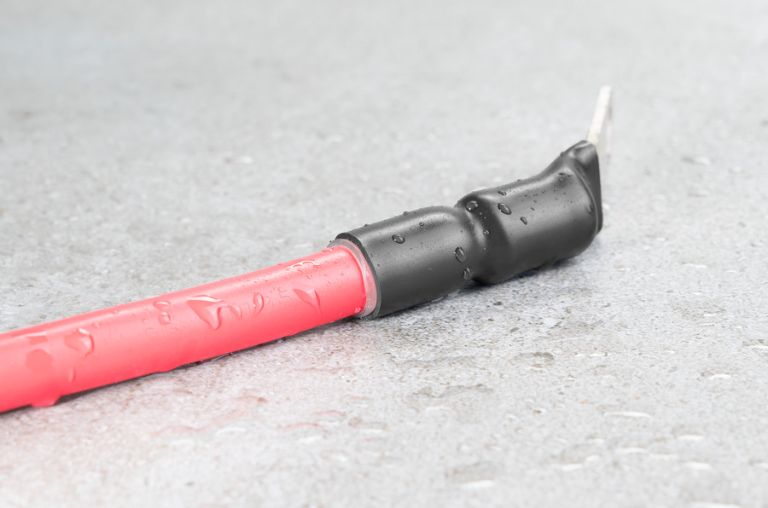

Vynikajícím příkladem vysoce výkonných teplem smršťovacích bužírek je SA47-LA. Tato bužírka má silné lepidlo, které dobře přilne k různým materiálům, včetně mírně znečištěných povrchů. Smršťuje se rovnoměrněa zajišťuje účinný tok lepidla pro optimální utěsnění. Tímto se zabraňuje korozi, a to i u spojů mědi a hliníku. Kromě toho si zachovává přilnavost i v náročných podmínkách, jako jsou teplotní změny a působení chemických látek. Její průhlednost umožňuje vizuální kontrolu pro potvrzení správného nanesení lepidla. SA47-LA je ideální pro průmyslová odvětví, jako je automobilový průmysl a chladicí technologie, která vyžadují vodotěsnou, odolnou a robustní ochranu proti okolním vlivům.

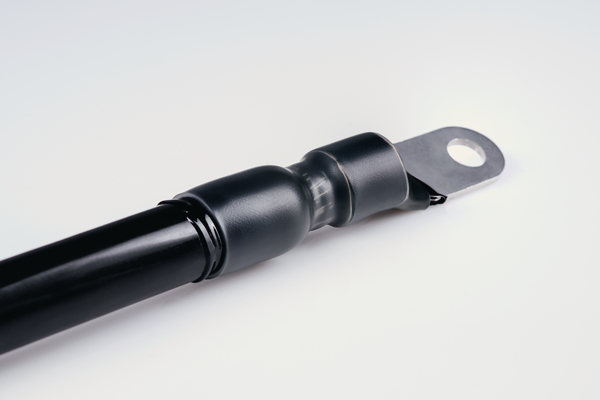

Smršťovací bužírky s lepidlem mají vnitřní vrstvu z pružného lepidla, které utěsňuje vnější hadičku a plášť vodiče proti vniknutí vody. Elektrické aplikaci dodává také dodatečnou mechanickou pevnost.
Smršťovací bužírky s lepidlem se střední tloušťkou stěny jsou ideální pro použití v zemi nebo okolo podzemních kabelů. Společnost HellermannTyton nabízí široký sortiment bužírek s lepidlem s různými smršťovacími poměry a vlastnostmi.
Bužírky s lepidlem jsou také známé jako dvoustěnné bužírky. Je zde totiž kombinace zesíťovaného vnějšího ochranného obalu (polyolefin) a vnitřní vrstvy lepidla. Při zahřátí se vnitřní lepicí stěna roztaví a teče. Tento proces vytváří adhezní vrstvu, která zajišťuje pevné uchycení k vodiči nebo konektoru. Smršťovací bužírky s lepidlem jsou ideální pro vytváření pevných těsnění odolných vůči povětrnostním vlivům, s vyšší mechanickou pevností a vynikající ochranou proti korozi.
Podívejte se na toto video, kde naši odborníci Barry a Mark ukazují, jak dvoustěnné smršťovací bužírky fungují.
Smršťovací bužírka s lepidlem a střední tloušťkou stěny MA47 se smršťovacím poměrem 4:1 zajišťuje nízkonapěťovým kabelovým spojům a koncovkám spolehlivou izolaci a ochranu proti vlhkosti.
MA47 na bázi polyolefinu chrání před vlhkostí a jinými dopady životního prostředí: pro elektrické aplikace nad i pod zemí.
RMS je opravná manžeta používaná pro opravy a spojování kabelů. Opravná manžeta s lepidlem je rychlý, úsporný, přiléhavý a permanentní systém opravy kabelů zajišťující vodotěsnost.
Je ideální pro opravy podzemních kabelů tam, kde je obtížné nebo nemožné instalovat konvenční smršťovací výrobky.
Jednoduše omotejte předřezanou opravnou manžetu RMS kolem poškozené izolace kabelu a zafixujte ji na místě pomocí dodaného systému uzavírání s lištou a kanálkem. Aplikujte teplo plynovým hořákem, aby se manžeta smrštila a roztavila se lepicí vrstva, která maximalizuje ochranu před působením prostředí.
Když je aplikováno dostatečné teplo, termochromatické skvrny na vnější straně objímky zmizí, což slouží jako jednoduchá vizuální pomůcka. Zde najdete všechny výrobky s lepidlem od společnosti HellermannTyton.
Smršťovací bužírky mají různé poměry smršťování. Ty popisují maximální změnu velikosti během procesu smršťování. Pokud se například velikost smršťovací bužírky zmenší na 50 %, je smršťovací poměr 2:1. Speciální aplikace, jako jsou konektory, vyžadují větší průměr smršťovací bužírky s vysokým smršťovacím poměrem.
Při hledání správného výrobku hraje důležitou roli také tloušťka stěny. Obecně lze říci, že čím silnější je kabel a čím vyšší je mechanické zatížení, tím větší by měla být tloušťka stěny smršťovací bužírky.
Chcete-li najít tu správnou smršťovací bužírku či hadici pro Vaši aplikaci, můžete použít kalkulačku velikosti a kalkulačku tloušťky stěny.
Nejste si jisti, zda se náš smršťovací výrobek hodí pro Vaši konkrétní aplikaci? Zadejte známé rozměry do pole Kalkulačka smršťovacích bužírek HellermannTyton. Velikost určí za vás. Doporučujeme, aby se objímky smršťovaly alespoň o 20 %, ale ne více než o 80 % dodaného rozměru.
Když se smršťovací bužírka smrští, změní se průměr i tloušťka stěny. Naše kalkulačka tloušťky stěny vám poskytne údaj o teoretické tloušťce stěny pro daný průměr.

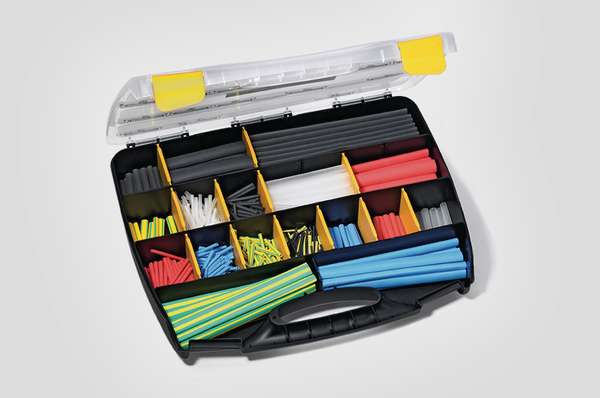

Společnost HellermannTyton nabízí předřezané tenké jednostěnné smršťovací bužírky v praktických montážních sadách. ShrinKit 321 je řada pěti sortimentů smršťovacích bužírek.
Se smršťovacím poměrem 3:1 jsou ideálním řešením v případě požadavků na různě velké bužírky.
Výběr požadovaných bužírek je snadný, protože obsah je jasně identifikován podle velikosti a délky na víku sortimentní krabice.
Material: Polyolefin
Od lahvových vývodek a dlouhých přímých vývodek až po 1-cestné, 6-cestné nebo úhlové tvarové díly a T-díly – společnost HellermannTyton nabízí obrovskou škálu smršťovacích tvarových dílů v různých velikostech a materiálech. Tyto tvarové díly se používají v různých oblastech, např. pro aplikace v obranném průmyslu.
Řada Helashrink 150 je navržena pro připojení s kruhovými rýhovanými adaptéry. Použití dalšího vnitřního lemu zajišťuje nižší namáhání.
Řada Helashrink 150 navíc nabízí vynikající ochranu před vlivy prostředí. Lahvový styl tvarového dílu se používá zejména v leteckém průmyslu.
Prohlédněte si zde všechny výrobky HellermannTyton ze skupiny výrobků lahvového stylu.
Řada pravoúhlých dílů Helashrink 1100 se používá ve spojení s kruhovým rýhovaným adaptérem. Zajišťuje nižší namáhání a utěsnění proti vlivům prostředí.
Kromě pravoúhlých dílů nabízí společnost HellermannTyton také mnoho dalších tvarových dílů pro různé aplikace: např. 45° vývodky, Y-vývodky, tvarové díly ve stylu VG, T-díly a mnoho dalších.
Prohlédněte si všechny výrobky HellermannTyton ze skupiny pravoúhlých tvarových dílů.
Řada Helashrink 1600 se používá k utěsnění konců kabelů během skladování a přepravy. Lepicí vrstva zajišťuje vynikající utěsnění vůči prostředí. Koncovky HEK lze volitelně vybavit vzduchovými ventily pro aplikace s tlakovými kabely.
Řada Helashrink 313C Series zajišťuje nižší namáhání a používá se pro kruhové rýhované adaptéry. Díky vrstvě s lepidlem poskytuje vynikající utěsnění vůči prostředí.
Vrapovaný design nabízí flexibilitu pro výstupy kabelů s různými úhly. Řada Helashrink 313C se používá především ve vojenských a obecných zařízeních.
Prohlédněte si zde všechny výrobky HellermannTyton ze skupiny vrapovaných vývodek s nízkým profilem.
Věděli jste, že...? Společnost HellermannTyton nabízí také vysoce výkonné dvousložkové lepidlo. Má obrovskou přilnavost a velmi dobrou odolnost vůči většině chemikálií a paliv.
Lepidlo je obzvláště oblíbené pro použití s tvarovými díly a je k dispozici jako samostatná kazeta (V9500) i jako kompletní sada. Pro tento účel je navíc k dispozici speciální nanášecí pistole.
Další informace, průvodce výběrem správného tvarového dílu pro Vaši aplikaci a náš kompletní sortiment naleznete v Průvodci smršťovacími tvarovými díly (PDF).

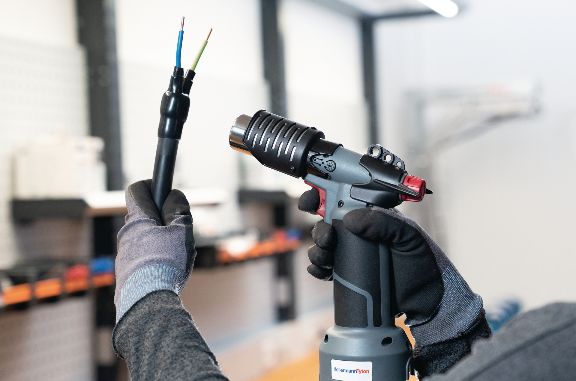

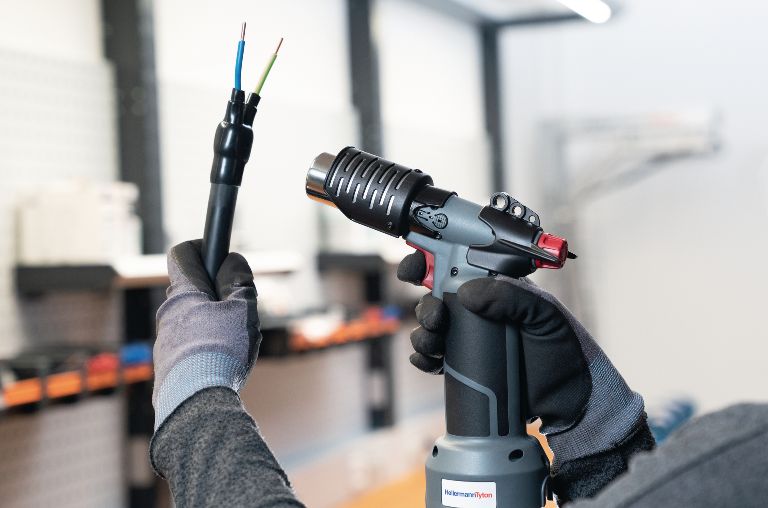

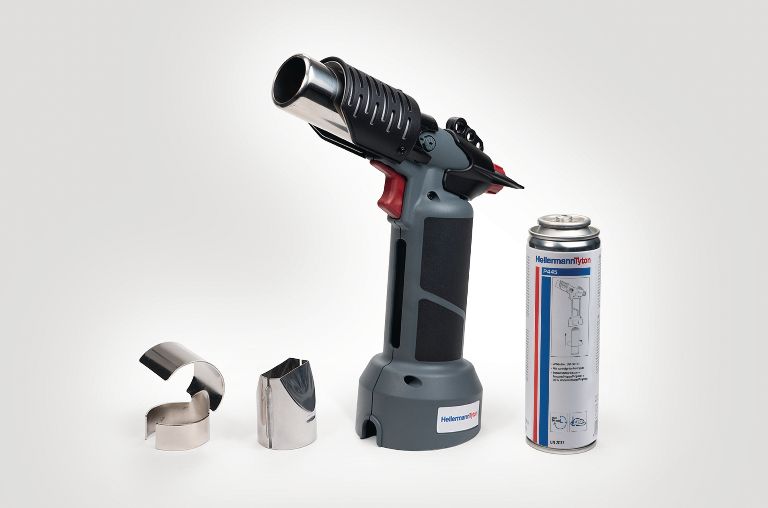

Pro optimální zpracování smršťovacích bužírek nabízí společnost HellermannTyton plynovou teplovzdušnou pistoli CHG900. Bezšňůrová teplovzdušná pistole umožňuje samostatný provoz bez elektrického napájení. Lze proto použít kdekoli, např. venku nebo v terénu.
Častými oblastmi použití jsou mimo jiné údržba a opravy v těchto odvětvích:

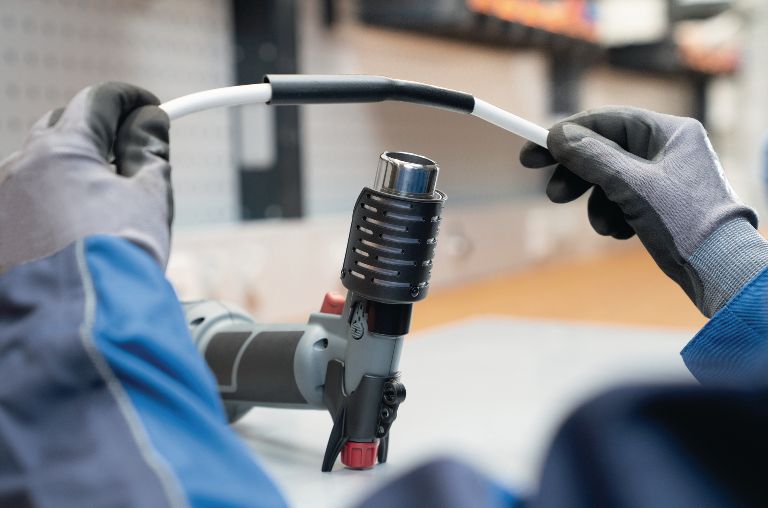

Teplovzdušná pistole CHG900 umožňuje snadnou práci ve všech úhlech – ani provoz nad hlavou není problém. Bezšňůrová teplovzdušná pistole se také velmi jednoduše ovládá. Pokud dojde k poruše piezo zapalování nebo plynové trysky, lze údržbu provádět pohodlně, samostatně a zcela bez nářadí.
Stručný přehled největších výhod:
Jako alternativu k plynové akumulátorové teplovzdušné pistoli si můžete vybrat také elektrickou pistoli.

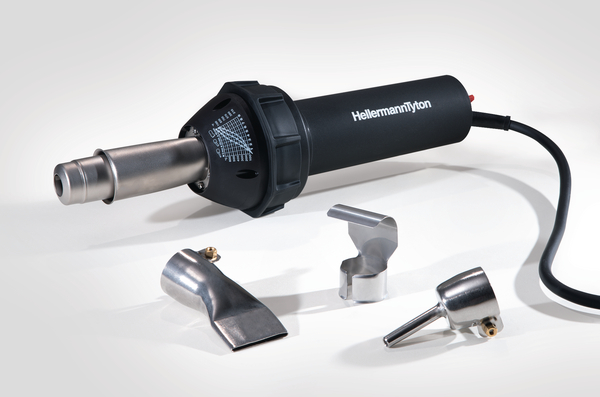

Elektrická teplovzdušná pistole H6100 je určena k aplikaci smršťovacích bužírek s tenkou až středně tlustou stěnou, koncovek a tvarových dílů. Pro nejlepší možný výsledek procesu smršťování je nástroj vybaven 3 různými nasazovacími tryskami.
Vlastnosti:
Tip 1: Při smršťování smršťovacích bužírek je vhodné zahájit proces smršťování ve střední části bužírky či hadice a poté postupně pokračovat nejdříve na jeden konec a poté opět ze středu na opačný konec. To vám pomůže vyhnout se zachycení vzduchu pod bužírkou/hadicí.
Tip 2: Bužírky se také zmenšují podélně, tj. po své délce. Při odřezávání bužírek na požadovanou délku byste toto podélné smrštění měli zohlednit.
Tip 3: Podélné smrštění je možné minimalizovat nejprve smrštěním konců a poté středového úseku. Pokud to tak však uděláte, může dojít k zachycení vzduchu, což zabrání smrštění středové části. Případně můžete bužírky smrštit tak, že začnete na důležitějším konci a poté budete pomalu smršťovat směrem k opačnému konci.
Tip 4: Pokud je objekt, který má být zakryt, kovový nebo tepelně vodivý, je třeba dbát na to, aby byl objekt předehřátý, a zabránilo se tak „chladným místům“ nebo „zvrásněnému povrchu“. Tím je zajištěno pevné a hladké lícování bužírek či hadic.
Tip 5: Při řezání smršťovacích bužírek a opravných manžet na požadovanou délku buďte obzvláště opatrní, abyste zajistili hladký řez konců. Špatně seříznuté a nepravidelné hrany mohou během smršťování vést ke vzniku trhlin ve smršťovacích bužírkách a objímkách.
Tip 6: Při výběru velikosti bužírky je důležité vzít v úvahu pravidlo 80:20. To znamená, že velikost bužírky by měla být zvolena tak, aby umožňovala minimální smrštění 20 % a maximální smrštění 80 %. Podrobné příklady výběru správné smršťovací bužírky jsou k dispozici v sekci s izolačními výrobky v našem katalogu.
Tip 7: Během smršťování byste se měli vždy ujistit, že je pracoviště dobře větrané a že nosíte osobní ochranné prostředky, jako jsou rukavice a ochranné brýle.
Tloušťka stěny:
Po úplném smrštění by měla být tloušťka materiálu uvedena v mm. „Nominální“ definuje rozměry bez jakýchkoli tolerancí. Obecně lze rozlišovat mezi tenkou stěnou, stěnou střední tloušťky a stěnou silné tloušťky. Teplem smrštitelné bužírky a hadice jsou k dispozici také s vrstvou lepidla. Říká se jim rovněž dvoustěnné bužírky/hadice.
Průměr:
U tenkostěnných bužírek se smršťovacím poměrem 2:1 (standardní bužírky) je průměr obvykle v palcových velikostech; 1 palec rovná se 25,4 mm.
Smršťovací poměr:
V závislosti na použité materiálové směsi a tloušťce stěny lze smršťovací bužírky vytlačovat v různé míře. Smršťovací poměr udává poměr, o který se výrobek zmenší (tj. expandovaný průměr ve vztahu k původnímu průměru). Je v rozsahu od 2:1 do 6:1. Čím vyšší je poměr, tím větší je průměr objektu, který může bužírka pokrýt. Je tedy zapotřebí méně velikostí bužírek, což pomáhá snížit zásoby.
Podélné smršťování:
Smršťovací bužírky se smršťují nejen v průměru, ale i po délce. Tato podélná změna po smrštění je uvedena v procentech.
Minimální teplota smrštění:
Ne všechny bužírky se smršťují při stejné teplotě. Do značné míry to závisí na typu směsi, ze které jsou vyrobeny, a také na tloušťce stěny.
Provozní teplota:
Provozní teplota se liší podle typu bužírky. Zásadní je složení použitého typu bužírky. Při výběru správné velikosti se doporučuje dodržovat výše uvedené pravidlo 80:20.
Smršťovací bužírky se obecně používají při montáži kabelových svazků. To zahrnuje izolaci, identifikaci a mechanickou ochranu proti oděru a také estetický design.
Teplovzdušné pistole jsou vhodné pro zpracování široké škály smršťovacích bužírek a smršťovacích značek na vodiče, jakož i tvarových dílů nebo smršťovacích vývodek, přechodových tvarů, koncovek a opravných manžet.
U společnosti HellermannTyton máte na výběr z následujících teplovzdušných pistolí:
Další podrobnosti o těchto nástrojích naleznete na těchto webových stránkách.
