Mufe cablu și alte sisteme cu gel de la HellermannTyton

Mufe cablu RELICON: utilizare fără efort și cu economie de timp

Mufele cablu RELICON pentru realizarea racordurilor prin cablu sub- și supraterane se compun dintr-o carcasă robustă din polipropilenă și gel RELICON.

Acestea îndeplinesc cele mai înalte cerințe ale instalațiilor electrice și oferă protecție mecanică, izolare și etanșare într-o singură etapă de lucru – instalatorul economisește timp și nu are nevoie de nici o unealtă specială pentru instalare.

Tehnologia cu gel de la RELICON oferă avantaje deosebite:

Este simplu și rapid de montat.
Carcasele formate sunt din PP rezistentă la impact și îmbinate cu o balama integrală.

Mufele cablu RELICON sunt termorezistente până la 90 °C, nu au marcaje și pot fi depozitate pe termen nelimitat. Mufele cablu RELICON pot fi utilizate fie ca garnituri pentru conectare sau pentru joncțiune, sunt oferite în diferite dimensiuni și acoperă astfel gamele uzuale ale secțiunilor cablurilor. Acestea îndeplinesc normele europene importante DIN EN 50393 (corespunde DIN VDE 0278) și DIN EN 60695-2-11.

De acum înainte, este chiar mai simplu să găsiți soluția de manșon de cablu cu gel adecvată pentru aplicația dvs., oricând și oriunde - cu aplicația RELICON. Disponibilă acum gratuit pe iOS și Android. Găsiți aici linkul de descărcare și detalii suplimentare.

Prezentare generală a produsului

Îmbinări de cabluri cu gel cu conector

Îmbinări de cabluri cu gel fără conector

Silicon gel cu 2 componente

Cartuș de gel cu 2 componente

RELICON App

Sistemul cu gel potrivit pentru aplicația dumneavoastră

Mufa cablu (cu gel) Reliseal cu conector

Mufele cablu RELICON Reliseal sunt un partener sigur și robust pentru cele mai extreme cerințe. Testate conform tipului de protecție IP68, cu o lungime de 10 metri și cu sistem de descărcare de tracțiune integrat, ele oferă protecție, izolație și etanșare, chiar și în medii adverse. Verificarea sistemului în conformitate cu EN 60529:1991 confirmă robustețea garniturilor noastre pentru cabluri. Livrate ca set complet, montajul este posibil în mod simplu și fără a dura prea mult timp.

Mufă cablu Relilight cu bloc conector

Mufele cablu RELICON Relilight sunt soluția pentru instalații mici și filigrane, în special pentru conectarea după joncțiuni a cablurilor cu secțiuni mai mici pentru instalații luminoase. Dimensiunile compacte, tipul de protecție conform IP68 și sistemul integrat de descărcare de tracțiune le transformă într-o soluție universală în cel mai mic spațiu posibil. Sistemul Relilight este testat conform DIN EN 60998-2-1:2004, rezistent la îmbătrânire și precipitații și rezistă fără probleme la temperaturi cuprinse între -30 și +130 grade Celsius.

Mufa cablu Relifix

Mufele cablu RELICON sunt adecvate pentru realizarea de racorduri prin cablu sub- și supraterane. Acestea se compun dintr-o carcasă robustă din polipropilenă și gel RELICON. Mufa îndeplinește cele mai înalte cerințe ale instalațiilor electrice și oferă protecție mecanică, izolare și etanșare într-o singură etapă de lucru – instalatorul economisește timp și nu are nevoie de nici o unealtă specială pentru instalare.

Geluri cu 2 componente RELICON

> NOU <

RELICON Religel Clear: gel lucios, transparent pentru inspecția vizuală perfectă.

Avantajele dumneavoastră

Inspecție vizuală optimă datorită culorii transparente
Este posibilă o reutilizare repetată, raport de amestecare 1:1
Caracteristici de curgere și izolare ideale
Rezistență excelentă la umiditate
Rezistență bună la substanțe chimice
Moale și elastic, absoarbe vibrațiile, poate fi îndepărtat fără a lăsa urme

> FORMULĂ NOUĂ <

RELICON Religel Plus: dozabil individual și rapid de prelucrat.

Avantajele dumneavoastră

Economie de timp datorită întăririi rapide/timpului de prelucrare
Rezistent până la 200 °C
Control vizual al amestecului omogen
Este posibilă o reutilizare repetată, raport de amestecare 1:1
Rezistență excelentă la umiditate
Rezistență bună la substanțe chimice
Moale și elastic, absoarbe vibrațiile, poate fi îndepărtat fără a lăsa urme

Găsiți soluția dvs. RELICON ideală

Găsiți manșonul de cablu cu gel adecvat pentru aplicația dvs. în patru pași simpli, cu instrumentul de găsire a soluțiilor RELICON. Aplicația noastră pentru iOS și Android vă oferă multe avantaje:

Găsiți soluția în câteva secunde
Aveți la îndemână portofoliul complet
Partajați produsul preferat
Contactați echipa noastră de vânzări

Aflați mai multe acum și descărcați gratuit aici.

Tehnologia cu gel RELICON de la HellermannTyton: Mufa pentru cele mai extreme cerințe.

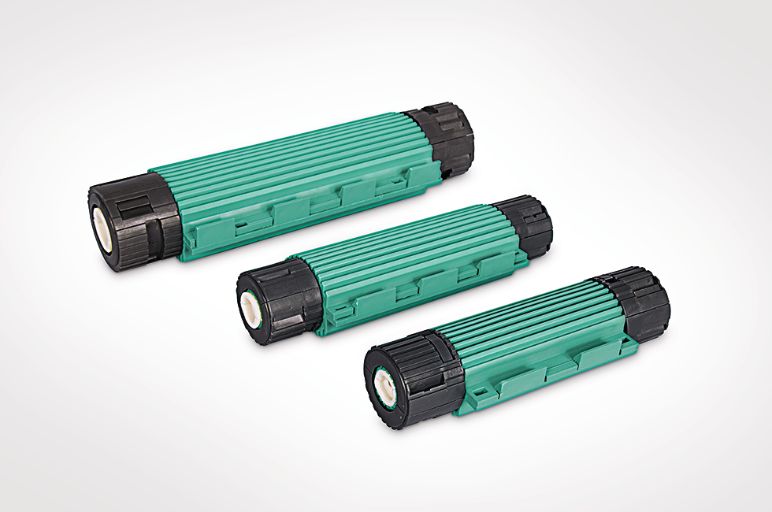

Mufa cablu (cu gel) Reliseal: robustă

Mufele cablu Reliseal sunt un partener sigur și robust pentru cele mai extreme cerințe. Testate conform tipului de protecție IP68, cu o lungime de 10 metri și cu sistem de descărcare de tracțiune integrat, ele oferă protecție, izolație și etanșare, chiar și în medii adverse. Livrate ca set complet, montajul este posibil în mod simplu și fără a dura prea mult timp. Carcasele formate sunt compuse din polipropilenă (PP) rezistentă la impact, ignifugă. Gelul RELICON Gel din carcasă preia izolarea și etanșarea îmbinării. Reliseal este o garnitură universală de legătură. În funcție de tipul clemei, ea se utilizează pentru îmbinări ale cablurilor din plastic și firelor din PVC, PE, EPR și VPE precum N(A)YY, NYM, H05. Domenii de utilizare: Ca garnitură de legătură în canale de instalații și spații interioare, sub pământ, în aer liber și în apă.

Mufa cablu Relilight: compactă

Mufele cablu Relilight au fost dezvoltate pentru instalații luminoase, cu accent pe iluminarea cu LED-uri. Bineînțeles că sunt îndeplinite cerințele ridicate ale ingineriei electrice. Verificarea sistemului în conformitate cu DIN EN 60998-2-1:2004, tipul de protecție IP68 și carcasele ignifuge turnate conform UL94 V0 confirmă acest lucru. Mufele cablu (cu gel) Relilight sunt garnituri de legătură și joncțiune universale. În funcție de tipul de clemă, ele se utilizează pentru îmbinări, joncțiuni simple și joncțiuni duble. Ele se utilizează împreună cu cabluri din plastic și fire din PVC, PE, EPR și VPE precum N(A)YY și NYM. Mufa pentru cabluri umplută cu gel pe bază de silicon oferă izolare, etanșare și protecție mecanică într-un singur pas și reduce astfel semnificativ efortul necesar pentru montaj. Domenii de utilizare: În rețeaua de joasă tensiune, ca garnitură de legătură sau joncțiune pentru iluminatul exterior. În canale de instalații și spații interioare, sub pământ, în aer liber și în apă.

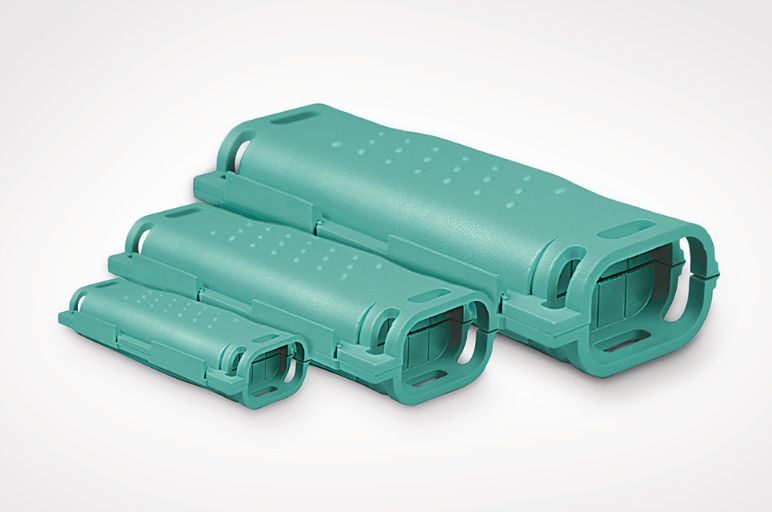

Mufa cablu Relifix: universală

Tehnologia cu gel de la RELICON oferă avantaje deosebite. Este simplu și rapid de montat. Carcasele formate îmbinate cu o balama integrală sunt produse din polipropilenă (PP) rezistentă la impact. Gelul RELICON Gel din carcasă preia izolarea și etanșarea îmbinării. Relifix este o mufă de legătură și ramificare universală. În funcție de tipul de clemă, ea poate fi utilizată pentru îmbinări și ramificări simple. Ea se utilizează împreună cu cabluri din plastic și fire din PVC, PE, EPR și VPE precum N(A)YY, NYM și H05. Domenii de utilizare: În rețeaua de joasă tensiune ca mufă de legătură, de exemplu pentru iluminatul exterior sau ca garnitură de trecere pentru repararea cablurilor. În canale de instalații și spații interioare, sub pământ, în aer liber și în apă.

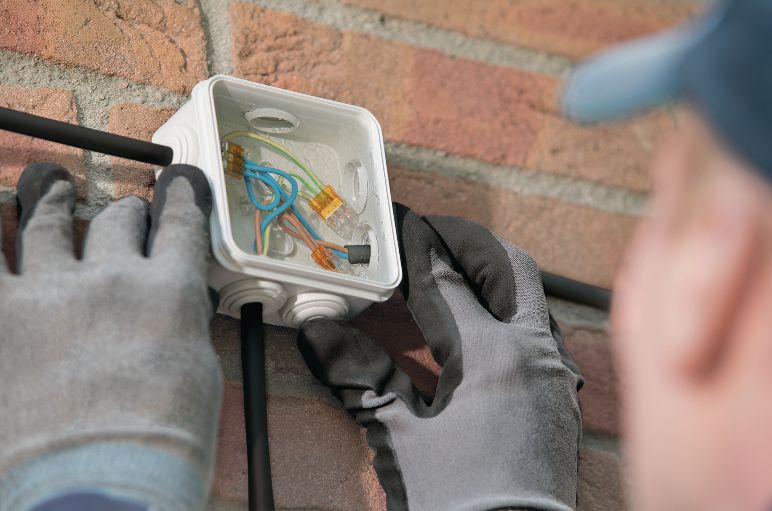

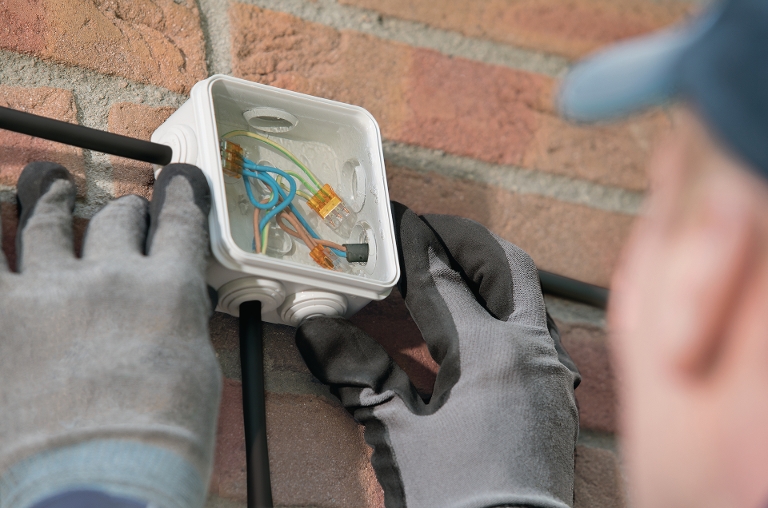

Gel cu 2 componente RELICON Religel Clear

RELICON Religel Clear este un gel siliconic transparent și termorezistent cu 2 componente. Gelul lucios, transparent asigură astfel o inspecție vizuală perfectă. Acest produs fără marcaje și fără halogen este adecvat pentru îmbinarea LED-urilor și protejează componentele electronice delicate sau racordurile prin cablu din dozele de joncțiune în mod eficient împotriva umidității și vibrațiilor. Este disponibil în sticle dozatoare practice de 0,5 l și 1,0 l, și sub formă de canistră mare de 10 l – paharul gradat și bagheta de amestecare sunt incluse.

Gel cu 2 componente RELICON KH 67

RELICON KH 67 este un gel cu 2 componente, pe bază de rășini de hidrocarburi, transparent, care poate fi îndepărtat, rezistent la apă sărată. Datorită calităților izolatoare excelente, se utilizează frecvent pentru turnarea dulapurilor de joncțiune pentru cabluri în domeniul joasei tensiuni. După întărire, KH 67 este deosebit de rezistent la umiditate și foarte rezistent la diferite medii.

Aplicare: Izolare electrică și protecție împotriva umidității pentru domeniul joasei tensiuni. Se pretează deosebit de bine pentru umplerea dulapurilor de joncțiune pentru cabluri.

Gel cu 2 componente RELICON KH 100

RELICON KH 100 este un gel cu 2 componente, pe bază de rășini de hidrocarburi, transparent, care poate fi îndepărtat, rezistent la apă sărată. Se pretează foarte bine pentru dulapuri de joncțiune pentru cabluri în domeniul joasei tensiuni aflate în medii umede sau în pământ. În stare întărită, KH 100 este deosebit de rezistent la umiditate, dispune de caracteristici excelente de izolare, precum și de o bună rezistență la diferite medii.

Aplicare: Izolare electrică și protecție împotriva umidității pentru domeniul joasei tensiuni. Se pretează deosebit de bine pentru umplerea dulapurilor de joncțiune pentru cabluri.

Întrebări și răspunsuri:

Manșoanele cu gel protejează și împotriva pătrunderii corpurilor străine (de ex., rădăcinile plantelor)?

Multe manșoane cu gel nu oferă o protecție completă. Cu toate acestea, conectorii de îmbinare cu gel RELICON, Reliseal și Relilight, reușesc să facă acest lucru. Corpurile străine, cum ar fi rădăcinile, nu pot pătrunde în interiorul acestora. Manșoanele cu gel Reliseal și Relilight dețin clasa de protecție IP68. Prima cifră indică cât de rezistentă este carcasa la pătrunderea corpurilor străine. Cifra „6" reprezintă cea mai mare protecție disponibilă. Acest lucru indică faptul că manșonul este complet protejat împotriva pătrunderilor prin carcasă, asigurând protecție împotriva atingerilor nedorite, a resturilor, a prafului sau a rădăcinilor. Așadar, Reliseal și Relilight sunt protejate în mod corespunzător împotriva creșterii rădăcinilor.

Pot fi utilizate manșoanele cu gel în apă?

În principiu, manșoanele cu gel pot fi utilizate și în apă, dacă asamblarea este efectuată corect. Manșoanele cu gel RELICON sunt protejate împotriva pătrunderii apei pe o perioadă nedeterminată de timp, chiar și atunci când sunt complet scufundați în apă. În cazul acestor manșoane cu gel Reliseal, chiar și la adâncimi ale apei de până la 10 metri.
Instalarea manșoanelor cu gel nu poate fi efectuată sub apă. Instalarea completă trebuie efectuată pe uscat. Cu toate acestea, manșoanele cu gel pot fi scufundate în apă imediat după instalare la adâncimi cuprinse între 1 și 10 metri, în funcție de tipul acestora.

Ce reprezintă detensionarea?

Detensionarea face referire la un dispozitiv mecanic de protecție a cablurilor electrice. Prin intermediul detensionării, conexiunea dintre cablurile electrice este protejată împotriva forțelor de tracțiune. Forțele de tracțiune apar, de exemplu, în timpul lucrărilor de excavare atunci când cablul este extras accidental sau când un cablu este instalat pe verticală sau pe o pantă și este supus gravitației în timp. Manșoanele cu gel RELICON, Reliseal și Relilight, includ o detensionare integrată.

Ce reglementări îndeplinesc manșoanele cu gel?

Manșoanele cu gel HellermannTyton sunt fie testate în conformitate cu directivele europene pentru companiile energetice (EN 50393), fie dețin clasificarea IP68.

Manșoanele cu gel pot fi redeschise, dar nu pot fi reutilizate - ce înseamnă acest lucru?

Manșoanele cu gel pot fi deschise după instalare, de ex. pentru inspecție vizuală sau pentru modificarea configurației cablului. Cu toate acestea, nu este posibilă reutilizarea aceluiași manșon pentru o nouă instalație. Închiderea unui manșon face ca gelul să acumuleze presiune în jurul învelișului cablului sau al conductorului. Acest fapt creează o suprafață de contact care funcționează corect doar la prima închidere. În consecință, gelul care s-a format în timpul asamblării inițiale nu poate fi utilizat din nou, deoarece nu mai poate fi acumulată presiunea necesară.

Este gelul dăunător pielii?

Nu, dar dacă intrați în contact cu gelul, vă recomandăm să-l spălați cu multă apă și săpun. Nu utilizați solvenți sau diluanți.

Ce este rășina friabilă?

Rășina friabilă este denumirea dată unui compus de turnare care poate fi îndepărtat cu ușurință după întărire. Acest lucru este posibil manual, fără utilizarea instrumentelor. În timpul acestui proces, materialul de turnare întărit devine „friabil”. Rășina friabilă este o rășină cu 2 componente pe bază de hidrocarburi. Aceste rășini de hidrocarburi nu conțin substanțe periculoase. HellermannTyton oferă, în portofoliul său, cele două rășini friabile KH100 și KH67.
