Kabelski kanali in pribor HelaDuct: optimalna zaščita za kable in monterje.

Sistemske rešitve s kabelskimi kanali poskrbijo, da vse ostane na svojem mestu

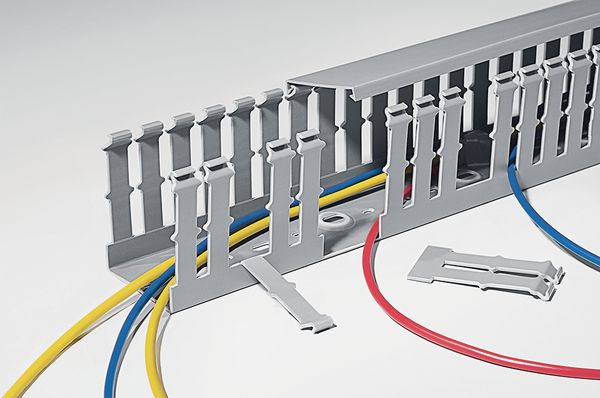

Sistemska rešitev s kabelskimi kanali HelaDuct lahko monterjem, ki jim kakovost veliko pomeni, ponudi naslednje:

večjo učinkovitost pri urejanju kablov
izdelavo bolj urejenih električnih panelov, ki so bolj profesionalnega videza, zanesljivejši in ki strankam olajšajo vzdrževanje.

Hiter pregled prednosti naših kabelskih kanalov:

HelaDuct je sistemska rešitev z inovativnimi, čvrsto pritrjenimi vpenjalnimi elementi za vodnike, ki poskrbijo za trajno in urejeno napeljavo v omarici.
Gladki robovi brez zarobkov ne poškodujejo kabelske izolacije ali prstov in rok monterjev ali vzdrževalcev.
Segmente je mogoče odtrgati na predhodno naluknjanih mestih, pri čemer za sabo ne pustijo ostrih robov. Na naluknjanih mestih je mogoče brez ostrih ostankov odtrgati tudi segmente stranic.
Pokrov ostane čvrsto nameščen tudi v zahtevnih razmerah, na primer pri namestitvi v vertikalnem položaju in v prisotnosti močnih vrtljajev, na primer na plovilih, vlakih ali v vetrnih elektrarnah.

Pregled izdelkov

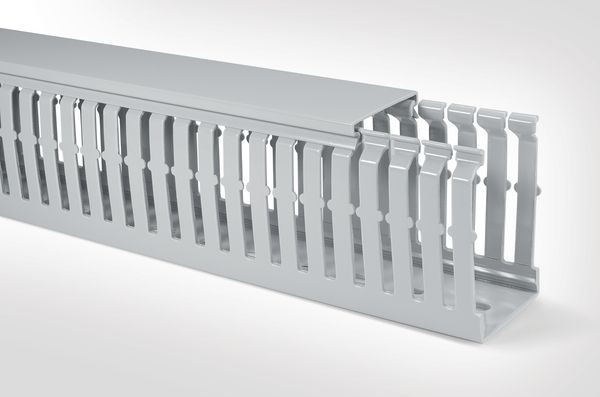

Kanali za ožičenje brez halogena

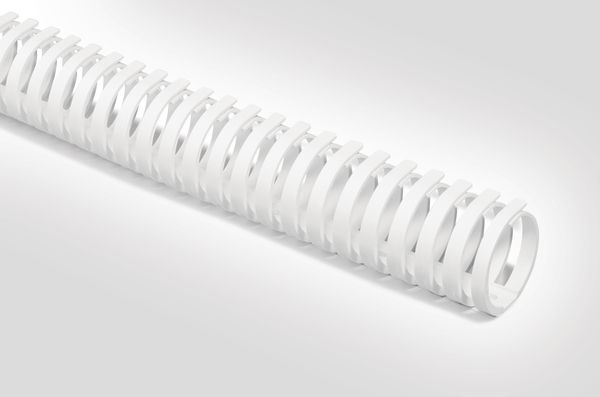

Fleksibilni kanali za ožičenje

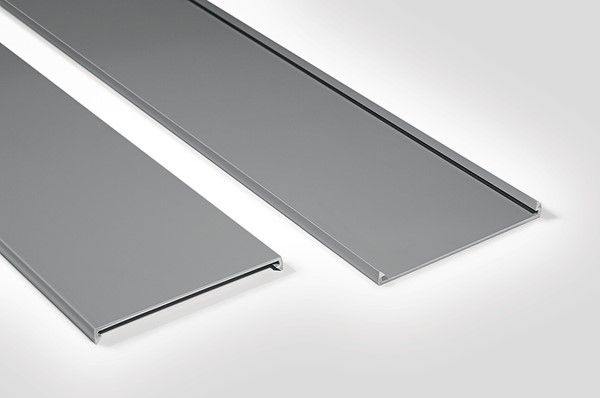

Pokrovi kanalov za ožičenje

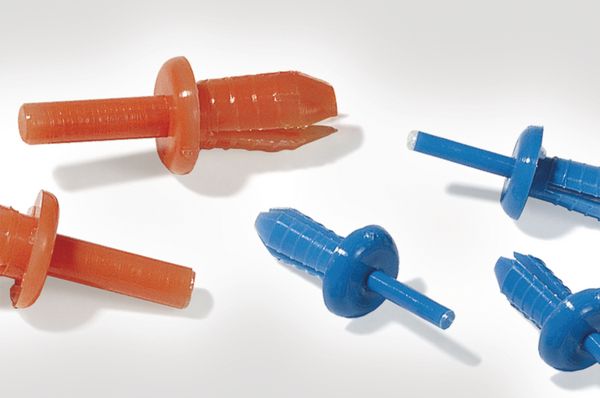

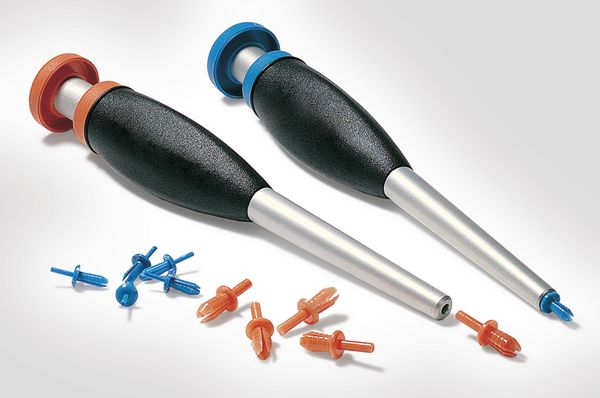

Orodja za plastične kovice

Več o organiziranju in zaščiti vodnikov si preberite tu:

Več o optimalni zaščiti kablov in varnosti monterjev si preberite tu:

Glavne prednosti uporabe naših kabelskih kanalov v vaših omaricah

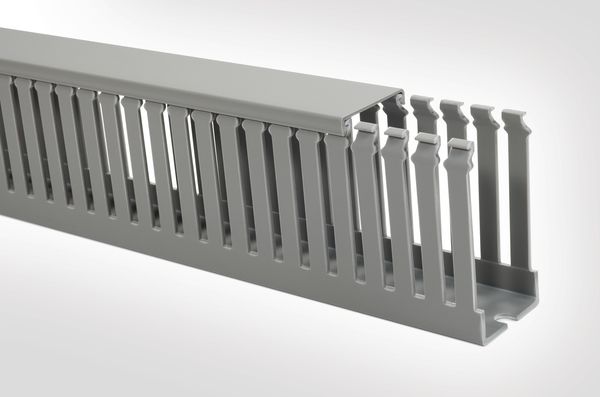

Kanali za ožičenje iz serije HelaDuct pokrivajo širok razpon širin (15–150 mm) in višin (do 100 mm).

Pri vseh izdelkih HelaDuct je spodnja stranica naluknjana v skladu s standardom DIN EN 50085.

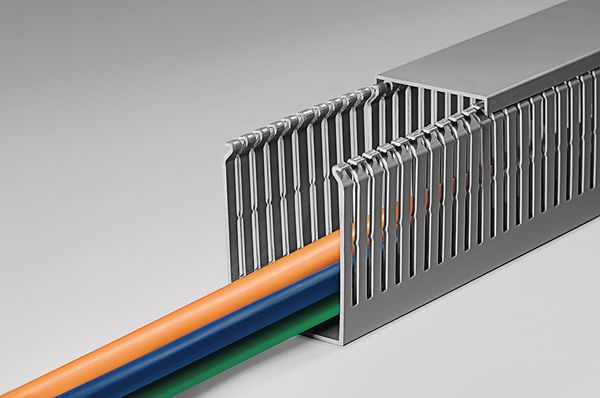

Kanali za ožičenje iz PVC-ja so na voljo:

za vodnike malega premera (HelaDuct HTWD-PN),
za vodnike velikega premera (HelaDuct HTWD-PW) in
v standardnih velikostih po DIN (HelaDuct HTWD-PD).

Uporabljajo se v nadzornih ploščah, stikalnih sistemih in še posebej v elektronskih krmilnih sistemih.

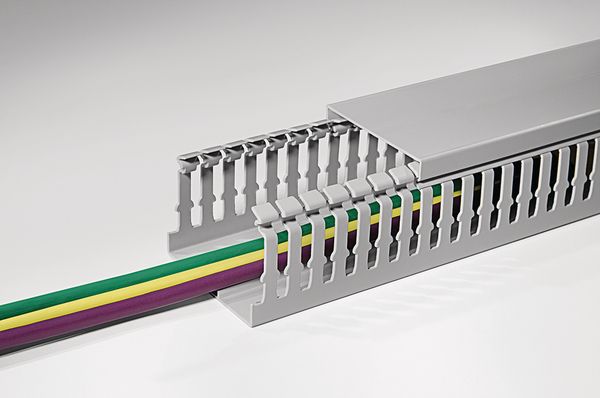

Kanali za ožičenje HelaDuct HTWD-HF se uporabljajo v nadzornih ploščah in stikalnih sistemih kjer je izrazito pomembna varnost oseb in opreme v primeru požara, na primer v javnem prevozu, v tunelih, podatkovnih centrih ali javnih stavbah.

Glavne prednosti:

zvrstna požarna varnost
ozke reže za vodnike majhnega premera.

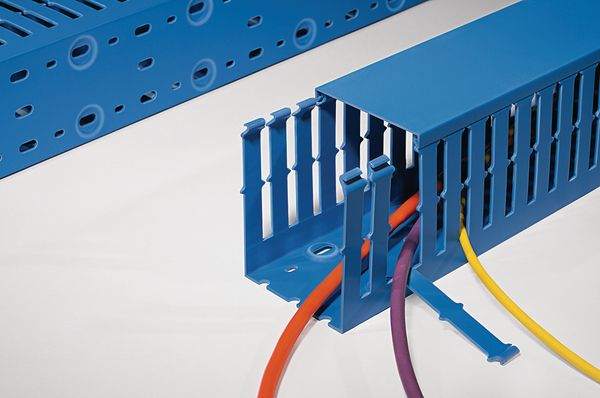

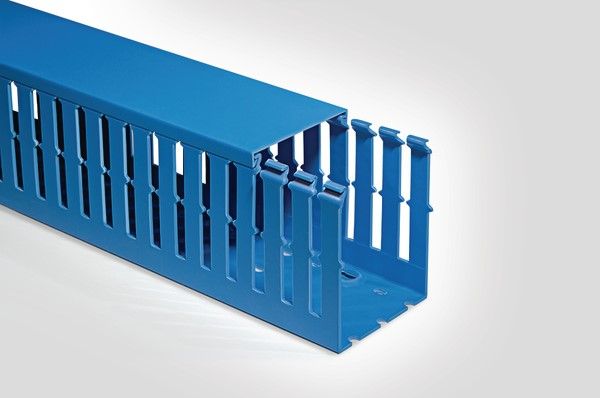

V družini izdelkov HelaDuct so tudi modri kanali HTWD-PWB, ki se uporabljajo za notranje varne električne napeljave, na primer v kemijskih obratih ali kjerkoli drugje, kjer lahko pride do eksplozivnih razmer.

Nosilci za vodnike HelaDuct in druga oprema

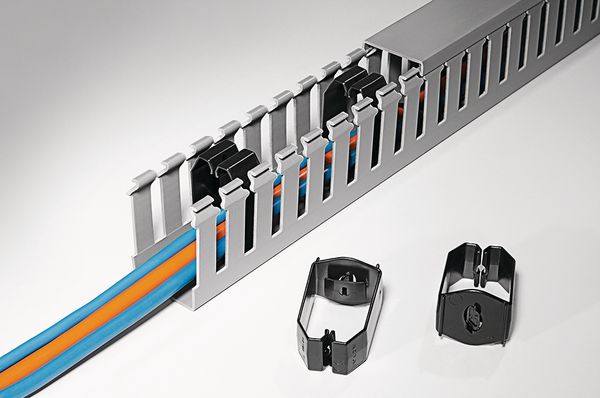

Vzdržujte red v svoji nadzorni plošči ter hkrati prihranite čas in denar z nosilci za vodnike in drugo opremo HelaDuct.

V paleti izdelkov HelaDuct sta dva različna nosilca za vodnike:

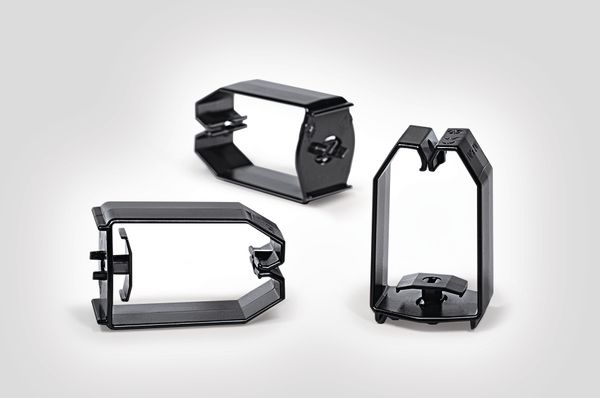

1. Nosilce za vodnike HelaDuct HTWD-BWR se namesti v kanale za ožičenje.
2. Nosilce za vodnike HelaDuct HTWD-NFWR in HTWD-WFWR se lahko namesti v kanal za ožičenje.

Vzdržujte red v svoji nadzorni plošči ter hkrati prihranite čas in denar z nosilci za vodnike in drugo opremo HelaDuct.

Nosilci za vodnike HelaDuct HTWD-BWR so enostavni za montažo in čvrsto držijo vodnike, ki so speljani skoznje, kar je še posebej pomembno pri kanalih, ki so nameščeni navpično ali na stropu.
Ker so v kanal pritrjeni mehansko, predstavljajo bistveno varnejšo in robustnejšo rešitev od konvencionalnih nosilcev, ki se zanašajo na lepila.

Nosilce je preprosto pritrditi v kanale. Nosilce HTWD-BWR na njihova mesta v kanalih pritrdite z lahnim pritiskom in zasukom izvijača.

Glavne prednosti:

Mehanska pritrditev je izredno zanesljiva in ne oslabi v vročem okolju
Vpenjalni element nosilca se v celoti nahaja v privzdignjenem ležišču v kanalu – izpod dna kanala ne moli nič
Zmanjša obremenitev segmentov kanala, zlasti v vogalih, in prepreči pritiskanje kabla ob stranico
Tesno se prilega notranjosti kanala, tako da izgubite le minimalno prostora v njem
Na voljo za vse velikosti kanalov s širino in višino 40 mm in več

Zadrževalne nosilce HTWD-NFWR in HTWD-WFWR je mogoče preprosto natakniti na segmente kanala; namenjeni so zadrževanju kablov, da pri odstranjenem pokrovu kanala ne izpadejo.

Glavne prednosti:

Vodnikom preprečijo, da bi padli ven, tudi ko so speljani navpično
En sam nosilec je primeren za vse širine kanalov: nosilec je mogoče na naluknjanih delih prelomiti na želeno širino
Vertikalni položaj na segmentih je mogoče prosto prilagajati
Ne otežuje vstavljanja vodnikov v reže

Nosilce je preprosto pritrditi v kanale. Zadrževalne nosilce HTWD-NFWR in HTWD-WFWR preprosto nataknete na segment kanala.

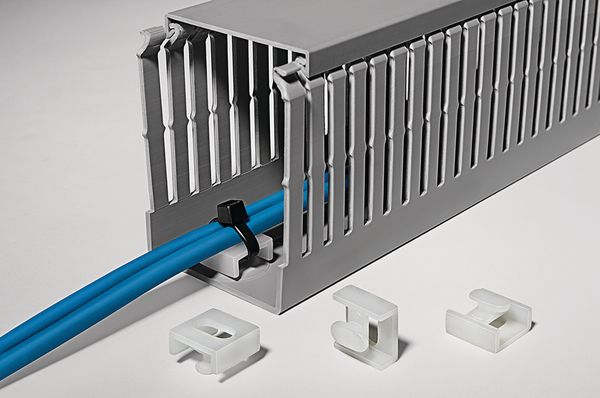

Izdelek HelaDuct HTWD-CTH omogoča varno pritrditev kabelske vezice na dno kanala. Nosilce HTWD-TL se uporablja za pritrjevanje podnožij HTWD-RB za montažo na DIN-vodila na kanale za ožičenje, kar omogoča pritrjevanje kanalov na vodila.

Glavne prednosti:

Čvrsto drži vse komponente.
Kabelske vezice se zlahka nataknejo na nosilce HTWD-CTH
Vpenjalni element nosilca se v celoti nahaja v privzdignjenem ležišču v kanalu – izpod dna kanala ne moli nič

Ne sekirajte se zaradi vsakega kubičnega centimetra.
Prihranite prostor in svoj čas z našimi izdelki.

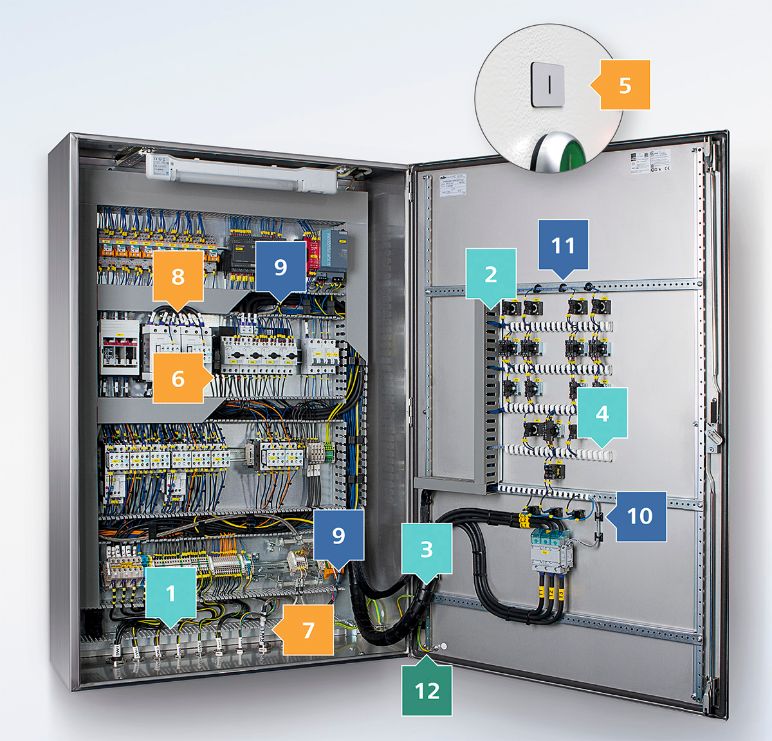

Zaščita kablov

1. HelaDuct HTWD-PN: Kanali za ožičenje za vodnike malih premerov. Segmente zlahka in varno odlomite na temu namenjenih naluknjanih mestih. Rebra in reže so posebej ozki

2. HelaDuct HTWD-PW: Kanali za ožičenje za vodnike večjih premerov.

3. Helawrap HWPP: Idealna rešitev za povezovanje in zaščito kablov in vodnikov.

4. HelaDuct Flex: Fleksibilni kanali omogočajo pregledno napeljavo tudi tam, kjer mora biti ta speljana pod ostrimi koti.

Sistemi za označevanje

5. Etikete za označevanje na električnih panelih: Poceni alternativa graviranim plastičnim ploščicam. Dodatni nosilci ploščic niso potrebni, pa še etikete je mogoče tiskati na terenu.

6. WIC: Hitro in enostavno etiketiranje. Primerno tudi za naknadno namestitev.

7. Helatag 1209: Trpežne oznake, ki zaradi zaščitnega laminata zagotavljajo izvrstno zaščito pred vlago in abrazijo.

8. Kabelske vezice IT: Za preprosto združevanje označevalne in povezovalne funkcije.

Kabelske vezice in sistemi za pritrjevanje

9. Q-serija: Sistem kabelskih vezic z odprto glavo, ki s svojo enostavnostjo za uporabo omogoča do 25 % hitrejše nameščanje.

10. SolidTack: Podnožja z izredno močnim lepilom, ki omogoča uporabo tudi na materialih z nizko površinsko energijo.

11. Kabelske vezice T50R0SFT6: Te vezice so nazobčane na zunanji strani, kar predmete, ki jih povezujete, ščiti pred poškodbami, podnožja s smrečico za vpenjanje pa omogočajo pritrjevanje na podlage različne debeline.

Izdelki za električno izolacijo

12. HIS-3: Učinkovita izolacija in barvno označevanje.

POGOSTA VPRAŠANJA

Kaj so kanali za ožičenje?

Kanali za ožičenje – znani tudi kot kanali za ožičenje ali inštalacijski kanali – so kanali pravokotnega preseka, namenjeni zaščiti, urejanju in napeljevanju električnih vodnikov in kablov. Poimenovanje se razlikuje glede na panogo in proizvajalca. V splošnem se izraz »kanali za ožičenje« uporablja za kanale, ki imajo odprte stranice in se uporabljajo predvsem na območjih inštalacij, kjer so vodniki priključeni na ciljne sisteme, na primer v električnih omaricah.

Kanali za ožičenje omogočajo napeljevanje navpično, vodoravno ali postavljeno na glavo. Osnovni standardi električnih inštalacij narekujejo, da morajo biti kabli in vodniki vedno speljani vzporedno ali pravokotno. Kanali za ožičenje imajo ključno vlogo pri upravljanju in zaščiti napeljav na področju gradnje električnih panelov, kjer so zahteve glede varnosti osebja in materiala visoke.

Kakšna je razlika med kanali za ožičenje in inštalacijskimi kabelskimi kanali?

Inštalacijski kanali so zaprti kanali za napeljavo kablov na dolge razdalje. Kanali za ožičenje imajo odprtine (ki so včasih razširljive) in so optimizirani za napeljevanje posamičnih kablov in končno ožičenje na cilju oziroma mestu uporabe. Takšni kanali se zato pogosto uporabljajo v elektro omaricah.

Kakšne so prednosti uporabe kanalov za ožičenje?

Poleg zaščite, upravljanja in urejanja kablov ponujajo kabelski kanali še več drugih prednosti:

Boljša varnost: Kanali za ožičenje predstavljajo zaščitno pregrado, ki zmanjša tveganje nesreč zaradi izpostavljenih žic ali nenamernega stika z električnimi komponentami.
Lažje vzdrževanje: Do kablov v kanalih za ožičenje je lahko dostopati in njihovo vzdrževanje je zato preprosto in učinkovito. Tako prihranite čas in trud pri odpravljanju težav ali nadgradnjah.
Zmanjšanje motenj: Kanali za ožičenje omogočajo, da kable med sabo ločimo, kar zmanjša možnost elektromagnetnih motenj (EMI).

Katere lastnosti najbolj odražajo kakovost kanalov za ožičenje?

Kakovost kanalov za ožičenje je mogoče oceniti na podlagi številnih »trdih« (kvantitativnih) in »mehkih« (kvalitativnih) dejavnikov. Med trde dejavnike spadajo standardizirane dimenzije in vzorci perforacij, ki zagotavljajo konsistentno združljivost. Ognjevarnost in odsotnost halogenov sta ključnega pomena za varnost v primeru požara. Mehki dejavniki, kot je gladka površina brez zarobkov, pomagajo preprečiti telesne poškodbe in poškodbe kablov. Pomemben je tudi učinkovit sistem pritrjevanja. Enostavna namestitev in trdna pritrditev pokrova izboljšata preprostost uporabe.

Kako izberem pravo velikost kanalov za ožičenje za svoj projekt?

Izbira prave velikosti kanala za ožičenje je odvisna od števila in premera kablov, ki jih morate napeljati. Izmerite potrebno skupno velikost in dolžino snopa kablov ter izberite kanal, dovolj velik, da drži vaše kable, pri čemer mora ostati nekaj prostora za morebitne razširitve in prezračevanje. Kanale za ožičenje lahko običajno enostavno odrežemo na ustrezno dolžino z majhno žago (priporočljiva je žaga z drobnimi zobmi, npr. žaga za kovino).

Za končno razdelitev na posameznih nivojih v omarici priporočamo uporabo majhnih kanalov za ožičenje, da se optimizira raba prostora. Dober izdelek za to je HelaDuct flex.

Zakaj pri izdelavi panelov uporabljate kanale za ožičenje?

Za monterja električnih panelov je pomembno, da zna zasnovati pregledne panele, ki omogočajo kasnejše prilagoditve. Zato je lahko koristno, če kombiniramo več vrst kabelske zaščite in označevanja kablov. Monterju panelov, ki mu kakovost veliko pomeni, naši kabelski kanali omogočajo:

varno in učinkovito nameščanje kablov;
optimizacijo prostora s kompaktno razporeditvijo, kar zagotavlja učinkovito uporabo;
enostaven dostop do električnih priključkov na panelu in njihovo vzdrževanje.

Kaj so kabelski kanali »DIN«?

Oznaka DIN se pri kanalih za ožičenje nanaša na predpisane zunanje dimenzije višine in širine. Te dimenzije temeljijo na standardu DIN 43659, ki sicer ni več v veljavi, vendar se v industriji še vedno pogosto uporablja. Velikosti DIN vključujejo velikostne korake za širino in višino, kot so 20, 25, 75/2, 50, 75, 100, 125.

Metrične velikosti sledijo drugačnemu sistemu kot DIN in vključujejo več kombinacij višine in širine. Metrični in DIN-kanali v nasprotju z imperialnimi merskimi enotami uporabljajo metrične merske enote (takšne, ki temeljijo na metrih).

DIN se lahko nanaša tudi na standardizacijo vzorca spodnje perforacije kanala. Ta perforacija se uporablja pri pritrjevanju kanala na omarico. Položaj podolgovatih lukenj je določen v standardu DIN 43659. Ta standardizacija se je ohranila do danes, na primer v veljavnem standardu DIN EN 50085-2-3. Pri iskanju standardne perforacije po standardu DIN je treba uporabiti standard DIN EN 50085-2-3
