V družbi HellermannTyton smo zelo dobri v izboljševanju obstoječih, splošno sprejetih zasnov pritrdilnih elementov. Zato smo, ko je bilo treba razviti bolj vsestranski način za montažo in pritrjevanje kablov in cevi na gradbeni mehanizaciji, z veseljem sprejeli izziv.
Izkoristili smo svoje obsežno znanje o snovanju kabelskih vezic in se znebili vseh mehanskih omejitev konvencionalnih P-objemk, o katerih so se nam pritoževali kupci.
Rezultat je sponka "Ratchet P-Clamp". Je najbolj uporabniku prijazna, vsestranska in robustna P-objemka za pritrjevanje kablov, vodnikov ter trdih in mehkih cevi na trgu. Tako kot sponke jih lahko sprostite in ponovno uporabite tudi več stokrat.
Kot pove že samo ime, smo osnovni izvedbi P-objemke dodali mehanizem z ragljo. Ta uporabnikom omogoča, da sponko najprej sklenejo in šele kasneje pritrdijo. Odlična dodatna funkcija je tudi to, da lahko ragljo sprostite in tako sponko razklenete in kasneje ponovno uporabite.
Lastnosti sponk "Ratchet P-Clamp" smo prilagodili ciljem, ki smo si jih postavili glede uporabnosti:
S sponkami "P-Clamp" lahko predhodno določite, kako boste speljali kable ali cevi, še preden so ti sploh dobavljeni!
Zaradi uporabe v dveh korakih vam pritrjevanja in povezovanja ni treba opraviti hkrati, lahko pa ju tudi opravijo različni monterji ali izvajalci. Sponke lahko na snop pritrdite še preden je ta montiran.
Sponke Ratchet P-Clamp lahko na želeni premer zlahka zategnete enoročno. Raglja je slišna, tako da ima uporabnik povratno informacijo o tem, kdaj je sponka varno zaprta. Poglejte si naš videoposnetek in se prepričajte, kako preprosto je.
Sponka Ratchet P-Clamp ustreza tudi zahtevam procesnih inženirjev glede zagotavljanja kakovosti. Jeziček za pomoč pri zapiranju, ki je v dodatni opremi, ter orodje za nameščanje kabelskih vezic družbe HellermannTyton serije EVO omogoča monterjem, da sponke "P-Clamp" vsakič zaprejo z natančno enako natezno silo.
Za razliko od raznih plastičnih pritrdilnih objemk in dvodelnih sponk smo sponke "Ratchet P-Clamp" zasnovali tako, da jih je mogoče preprosto odpreti brez snemanja snopa s pritrdilnih mest.
To predstavlja veliko prednost za vzdrževalce, zlasti ko je treba kabelske snope prilagoditi ali spremeniti zaradi novih priključnih točk.
Preprosto vstavite ploščat izvijač v utor in sprostite zaskočnik raglje. Plastični material se ponaša s posebej izboljšano žilavostjo, tako da lahko sponko znova in znova odprete in ponovno uporabite.
Sponke "Ratchet P-Clamp" so na voljo v štirih velikostih in vse so dodatno prilagodljive.
Inventar je tako mogoče bistveno poenostaviti – monterjem ni treba več nositi cele vrste sponk v različnih fiksnih premerih.
S samo štirimi velikostmi sponk "Ratchet P-Clamp" in mehkimi vložki, ki so na izbiro med dodatno opremo, lahko zamenjate na ducate aluminijastih sppnk in kovinskih ali plastičnih objemk.
Vse štiri velikosti sponk "Ratchet P-Clamp" (za snope premera 6,2–51 mm) se zlahka kombinira na enem samem pritrditvenem mestu.
Pocinkane nerjavne pritrdilne ploščice so na voljo v različnih dolžinah in s štirimi velikostmi pritrdilnih lukenj (M6, M8, M10 in M12).
Pri pritrdilnih ploščicah lahko izbirate tudi med različnimi koti (pod medsebojnim kotom 180° ali 90° ali pa dvignjene za 30° in 15°). Tako je mogoče z zlaganjem pritrdilnih ploščic na enem pritrdilnem mestu kombinirati več sponk. Razporejanje kabelskih sponk ne bi moglo biti lažje.
Zaradi široke izbire kotov in dolžin pritrdilnih ploščic ter dimenzij sponk "Ratchet P-Clamp" je mogočih nešteto razporedov in konfiguracij. Sledi nekaj najbolj priljubljenih konfiguracij naših strank:
Dve sponki na isti pritrdilni točki, nameščeni ena proti drugi v nasprotni smeri ali ena na drugi v isti smeri.
Sponke pod različnimi koti za vodenje napeljave okoli ovir in dve sponki na istem vijaku, ločeni z distančnikom.
Za dodatno zaščito občutljivih kabelskih izolacij so na voljo tudi mehki silikonski vložki. Za uporabo jih preprosto nataknite na sponko, preden jo zaprete. Te mehke vložke je bistveno lažje namestiti kot pa gumijaste obloge na aluminijaste objemke.
Naši snovalci so se spomnili še nečesa "za povrh" – dobesedno!
Kabelske sponke "P-Clamp" imajo na vrhu ležišče, ki ga lahko s pomočjo navadnih kabelskih vezic uporabite za pritrditev cevi ali vodnikov. Z njimi je zato preprosto napeljati več kabelskih snopov vzporedno ali vzdolž cevovodov.
Ta praktična funkcija je predstavljena v tem predstavitvenem videoposnetku:
Obnovljivi viri energije, digitalni informacijski sistemi in vsa elektronika, na katero se zanašajo, se nenehno razvijajo na vseh področjih našega življenja. Rezultat tega so vedno bolj zapletene električne napeljave.
Sponke "Ratchet P-Clamp" naše stranke uporabljajo v fotonapetostnih inštalacijah in vetrnih turbinah, na vlakih, plovilih in v najrazličnejših težkih vozilih, kot so premični žerjavi in kmetijska mehanizacija. V objavi na našem blogu si lahko preberete več o tem, kako naše stranke v svojih inštalacijah uporabljajo sponke "Ratchet P-Clamp".
Sponka je robustna in omogoča ponovno uporabo; ne bo vas razočarala niti v najzahtevnejših okoljskih razmerah pri temperaturah od -40 °C pa vse do +105 °C.
S sponkami "Ratchet P-Clamp" vam družba HellermannTyton omogoča kar največjo svobodo pri urejanju kabelske ali cevne napeljave po svojih potrebah. Ni vam treba sklepati kompromisov.
Sledijo navodila, s katerimi si lahko pomagate pri izbiri prave izvedbe sponke "Ratchet P-Clamp" za svoje potrebe.
Izbirate lahko med štirimi velikostmi – od majhne (A) do velike (D)):
Sponke HellermannTyton "Ratchet P-Clamp" so na voljo v ravni oz. 180-stopinjski izvedbi, pa tudi v 15-, 30- in 90-stopinjskih izvedbah.
Izbirate lahko med kratko, srednjo in dolgo pritrdilno ploščico iz nerjavnega jekla.
Upoštevajte, da so luknje pri vseh enako oddaljene od središča sponke, niso pa vse kotne izvedbe na voljo v vseh treh dolžinah.
Ker so sponke "Ratchet P-Clamp" zasnovane za zahtevno uporabo, ponujamo štiri različne velikosti pritrdilnih lukenj za standardizirane velikosti vijakov. Izbira je naslednja

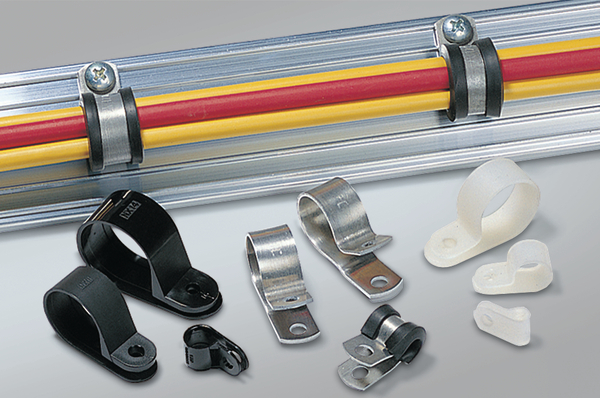

Kabelske objemke so poceni način za pritrjevanje kabelskih snopov, pogosto vzporedno s cevovodi. Konvencionalne P-objemke so enodelne sponke iz kovine ali plastike, s katerimi je mogoče mehansko pritrditi električne kable ali hidravlične vode vzdolž linije, po kateri so speljani.
Ne glede na to, ali so iz jekla, aluminija ali najlona (poliamid 6.6), imajo vse te objemke skupno značilnost: ko so zaprte, so s strani videti kot črka "P"; od tu tudi njihovo ime ("P-clamps" oz. "P-clips").
Te objemke so namenjene pritrjevanju kablov in cevi, da se ne premikajo, kar omogoča zanesljivo delovanje strojev, vozil in opreme. Vodnike, kable ali cevi z objemkami mehansko povežete v snop in jih čvrsto pritrdite na pritrdilno mesto, običajno z vijakom.
Inženirji družbe HellermannTyton so sklenili, da je čas za novo fazo razvoja klasične zasnove objemk tipa "P-clamp", posebej z mislijo na stranke, ki te objemke uporabljajo v najzahtevnejših situacijah. Slabosti tradicionalne zasnove objemk tipa "P-clamp" vključujejo naslednje:
Naša rešitev, ki ustreza zahtevam strank iz industrije po trpežni sponki, ki se lahko prilagaja snopom različnih premerov, je kabelska sponka "Ratchet P-Clamp".
Zavedamo se, da je pri izbiri objemk in sponk pogosto podobno kot pri izbiri med preprosto vezalko za čevlje in zapleteno zaponko smučarskega čevlja. Zasnovani sta za različni nalogi in vsaka svojo odlično opravlja.
Če se vam sponke "Ratchet P-Clamp" zdijo prezapletene, si oglejte našo obsežno ponudbo kovinskih objemk tradicionalne zasnove, plastičnih sponk in objemk tipa "P-clamp".
Sponke z ragljo »Ratchet P-Clamp« je mogoče namestiti na več načinov, kar omogoča njihovo pritrditev na različne površine. Imajo samolepilni spodnji del, ki je primeren za okrogle ali ovalne luknje, čepe in vijake. Narejene so tako, da jih je mogoče nalagati eno na drugo, imajo pa tudi integrirano ležišče za kabelsko vezico, ki omogoča pritrditev dodatnih kabelskih snopov. Jeklene montažne ploščice omogočajo različne kote namestitve, s čimer zagotavljajo vsestranskost pri nameščanju. Sponke »Ratchet P-Clamps« so zaradi svoje trpežne zasnove in materiala idealne za najtežje pogoje tako v zaprtih prostorih kot na prostem.
Sponke »Ratchet P-Clamps« imajo mehanizem z ragljo, ki zagotavlja, da se sponka po tem, ko jo zategnete, ne premika, obenem pa še vedno omogoča manjše prilagoditve natezne sile za zagotovitev enakomernega oprijema. Klasične sponke P so po tem, ko jih zategnemo, običajno fiksne ali enkratno prilagodljive, in jih je treba ponovno zategniti, če se kabli ali cevi premaknejo.
Sponke »Ratchet P-Clamps« se pogosto uporabljajo v avtomobilski in električni panogi ter v industriji, kjer je treba prilagajati kable ali cevi in kjer je varen in zanesljiv oprijem bistvenega pomena.
Sponke z ragljo »Ratchet P-Clamps« so zasnovane za zanesljiv oprijem kablov, žic in drugih predmetov, kako dobro se bodo obnesle pa je zelo odvisno od več dejavnikov, vključno s kakovostjo sponke, načinom namestitve in specifičnimi okoliščinami dinamičnega prostora, v katerem se uporabljajo. Ugotavljanje in odpravljanje morebitne obrabe, do katere lahko pride sčasoma, se izvaja v okviru rednih pregledov in vzdrževanja. Ob ustrezni uporabi in upoštevanju navedenih specifikacij so lahko sponke z ragljo »Ratchet P-Clamps« zanesljiva rešitev za pritrjevanje kablov in žic v dinamičnih okoljih.
Sponke z ragljo »Ratchet P-Clamps« so zasnovane za to, da zmanjšujejo napetost kablov in tako dolgoročno preprečujejo morebitne poškodbe. Pravilno nameščene in zategnjene sponke čvrsto oprimejo kable ali žice in preprečujejo njihovo premikanje ali vibriranje na speljanih poteh. Mehanizem z ragljo omogoča natančno in enakomerno napenjanje kablov, s čimer se sila enakomerno porazdeli, s tem pa se zmanjša verjetnost nastanka lokaliziranih stresnih točk.
V navpičnih ali nadzemnih kabelskih inštalacijah sponke z ragljo »Ratchet P-Clamps« pomagajo preprečevati povešanje kablov, ki bi utegnilo povzročiti napetosti in obremenitev spodnjih kablov. Ločeno dobavljivi vložki iz mehkega materiala se natančno nalegajo na telo sponke in tako zagotavljajo večjo zaščito na področjih uporabe, kjer se pričakujejo premiki, močne vibracije ali snopi mehkih kablov.
Sponke z ragljo »Ratchet P-Clamps« so prilagodljiva rešitev, ki je primerna za kable različnih oblik in velikosti. Zaradi prilagodljivosti, velike izbire velikosti in različnih možnosti blažilnih materialov so sponke vsestransko uporabne za pritrjevanje okroglih, ravnih, povezanih ali nepravilnih oblik kablov. Kabli se v vsakem primeru samodejno pritrdijo ali centrirajo na sredini sponke, ne glede na konfiguracijo.
