Inovativno s smolo zalita za spajanje kabla za zanesljive kabelske spoje.

Kabelski spoji RELICON predstavljajo zanesljivo rešitev za vsakršne izzive na področju spajanja kablov

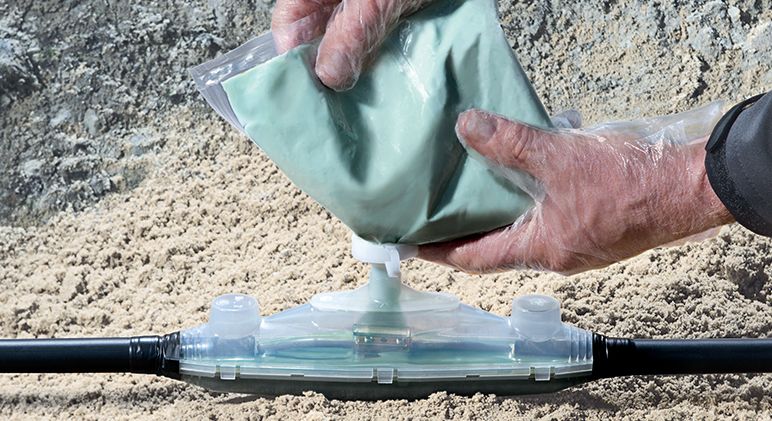

S smolo zalita za spajanje kabla RELICON

Kabelski spoji RELICON so primerni za univerzalno uporabo na kabelskih razcepih ali klasičnih spojih v nizkonapetostnih električnih inštalacijah. So prva izbira podjetij za oskrbo z električno energijo ter v industriji in elektroinštalaterstvu, ko so potrebni trajni spoji podzemnih vodov.

S smolo zalita za spajanje kabla predstavlja neizogiben del vsakdanjika za električarje in pričakovanja glede končnega izdelka so visoka. Kabelski spoj ščiti kable pred vdorom vlage, prahu in drugih tujkov.

Iskanje ustreznih izvedb zalivnih spojk, kjerkoli in kadarkoli, je zdaj še lažje, saj imate na razpolago aplikacijo RELICON. Sedaj brezplačno na voljo za iOS in Android. Povezavo za prenos in več podrobnosti najdete tukaj.

Pregled izdelkov

S smolo zaliti ravni spoji brez konektorjev

S smolo zaliti ravni spoji s konektorji

S smolo zaliti razcepi

Vzporedni razcepi

Dvokomponentna poliuretanska smola za ulivanje

Dvokomponentni gel

Krpe za čiščenje rok za uporabo v industriji

RELICON App

S smolo zaliti kabelski spoji RELICON zanesljivo ščitijo kabelske povezave tudi v skrajnih razmerah. Za več informacij si oglejte video:

Kabelski spoji RELICON so vodotesni tako po dolgem kot prečno. Kompleti so na voljo v različnih velikostih; ravnim spojem je namenjena serija i-Line, kabelskim razcepom seriji Y-Line in T-Line, vzporednim razcepom pa serija PA. Uporabljati jih je mogoče za s smolo zalita za spajanje kabla pod zemljo, pod vodo ali v inštalacijskih kanalih, na primer za priklop stavb na električno.

Kabelski spoji RELICON so odporni na okoljske vplive in niso strupeni. V svoji paleti izdelkov družba HellermannTyton ponuja poliuretanske in epoksidne smole (npr. smolo za ulivanje PUR 33 in epoksidno smolo EP 64).
Ti so primerni za večino kabelskih spojev v nizkonapetostnih sistemih.

S smolo zalita za spajanje kabla: Spoji Relicon i-joint

Naša tehnologija SF zagotavlja varno in zanesljivo rokovanje s smolami za zalivanje kabelskih spojev.

Naš optimirani sistem "Safe Filling" (SF) monterja varuje, da pri mešanju smole za ulivanje ali njenem ulivanju v objemko spoja ne pride v stik s smolo ali njenima komponentama. Tako je pri delu s kompleti povezovalnih objemk z lito smolo RELICON zagotovljena varnost, čistost in učinkovitost postopka.

Prozorno vrečko s smolo za ulivanje namestite na objemko spoja s pomočjo priloženega dulca in adapterja; ulivanje zmesi je tako preprostejše. Zaradi izvrstnih livnih lastnosti naših smol je postopek ulivanja preprost, nad njim pa imate ves čas pregled, saj je objemka kabelskega spoja izdelana iz prozornega materiala.

V vrečki za smolo je obroček, ki olajša namestitev posebnega dulca za ulivanje "SF". Ko je dulec s pomočjo adapterskega obroča čvrsto pritrjen na vrečko z zmesjo, ga lahko vstavite v ustje pokrova ohišja kabelskega spoja.

Tehnologija RELICON

1. korak: Vzemite prozorno dvoprekatno vrečko iz aluminizirane vreče, v kateri je spravljena.
2. korak: S stiskanjem predrite razmejitev, ki ločuje prekata s smolo in trdilcem.
3. korak: Z gnetenjem vrečke temeljito zmešajte komponenti smole.

Tehnologija RELICON

4. korak: Ko sta komponenti enakomerno zmešani, vas na to opozori patentirana sprememba barve.
5. korak: Dulec čvrsto pritisnite na obroč adapterja.
6. korak: Dulec se tesno prilega v ustje na pokrovu objemke spoja, kar preprečuje pojav mehurčkov pri ulivanju smole.

Pravi izdelek za vaše kabelske spoje

Ravni spoji (nizkonapetostni)

s smolo zalita za spajanje kabla: Družina izdelkov Relicon za ravne spoje

Ravni kabelski spoji RELICON i-Line so namenjeni spajanju kablov v nizkonapetostnih napeljavah. Povezovalne objemke iz lite smole i-Line so primerne za s smolo zalita za spajanje kabla in vodnikov s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja in EPR-ja ter kablov električnega distribucijskega omrežja.

Področja uporabe: s smolo zalita za spajanje kabla v industrijskih obratih, napajalni kabli pod zemljo, na prostem in pod vodo.

Kabelski razcepi (nizkonapetostni)

Kabelski razcepi RELICONT-Line in Y-Line so namenjeni spajanju kablov v nizkonapetostnih napeljavah. Te komplete je mogoče uporabiti za s smolo zalita za spajanje kabla in vodnikov s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja in EPR-ja ter kablov električnega omrežja.

Področja uporabe: s smolo zalita za spajanje kabla v industrijskih obratih, napajalni kabli pod zemljo, na prostem in pod vodo.

Vzporedni razcepi PA

s smolo zalita za spajanje kabla – razcep Relicon PA

PA-11 58/230, PA-12 75/300 in PA-13 95/420 so univerzalni ravni kabelski spoji in razcepi. Napolniti jih je mogoče bodisi s smolo Reliflex (brez oznak) bodisi s smolo PUR 33. Glede na uporabljeni konektor jih lahko uporabite za enojne in dvojne razcepe. Primerni so za s smolo zalita za spajanje kabla in vodnikov s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja in EPR-ja ter kablov električnega omrežja.

Področja uporabe: nizkonapetostna omrežja, pa tudi signalni in komunikacijski kabli, napajalni kabli za zunanjo osvetljavo, popravila kablov, napeljava pod zemljo, pod vodo, na prostem, v zaprtih prostorih in v kabelskih kanalih.

Vzporedni razcepi za hišne priklope PAH

PAH-1 120/290, PAH-2 130/300, PAH-3 135/360 in PAH-4 140/420 so univerzalni ravni kabelski spoji in razcepi. Spoje PAH-2, PAH-3 in PAH-4 je mogoče napolniti s smolo Reliflex (brez oznak) ali PUR 33. Mogoče jih je uporabiti pri izvedbi odcepov s komercialnimi odcepnimi sponkami obročnega tipa za kable in vodnike s polimerno izolacijo iz PVC-ja, XLPE-ja, PE-ja in EPR-ja ter za kable električnega omrežja.

Področja uporabe: kabelski spoji v nizkonapetostnih omrežjih za priklop stavb; pod zemljo, pod vodo, na prostem, znotraj.

Poiščite idealno rešitev RELICON zase

Poiščite ustrezno izvedbo zalivne spojke za svojo uporabo v štirih enostavnih korakih s pomočjo aplikacije RELICON Solution Finder. Naša aplikacija za iOS in Android prinaša številne prednosti:

Ustrezno rešitev najdete v le nekaj sekundah
Imejte pri roki celotno paleto izdelkov
Delite priljubljene izdelke z drugimi
Obrnite se na našo prodajno ekipo

Več informacij in brezplačen prenos tukaj.

Rezultat našega znanja in izkušenj na področju litih smol je RELICON – za zanesljivo s smolo zalita za spajanje kabla v nizko- in srednjenapetostnih omrežjih:

Dvokomponentna poliuretanska smola za ulivanje RELICON PUR 33 (za nizke napetosti)

Smola za ulivanje RELICON PUR 33 je zasnovana za električno izolacijo in mehansko zaščito kabelskih spojev v nizkonapetostnih električnih omrežjih. Primerna je tudi za mehansko zaščito in zaščito pred vlago pri spajanju srednjenapetostnih kablov. Področja uporabe: za uporabo znotraj in na prostem.

FAQ – Pogosta vprašanja

Zakaj so smole za ulivanje dobavljene v prozornih vrečkah?

Smola za ulivanje in trdilec sta v prozorni vrečki z dvema prekatoma. Z gnetenjem vrečke dosežemo, da vmesna pregrada popusti, kar omogoča mešanje komponent. Med mešanjem masa spreminja barvo. Prozorna vrečka omogoča, da vidimo, kdaj je masa homogeno zmešana.

Kaj je prednost vgrajenega polnilnega lijaka?

Prednost vgrajenega polnilnega lijaka je v tem, da omogoča polnjenje ohišja spojke brez packanja, pa tudi večjo varnost, brez dotikanja smole.

Kaj pomeni »mehanska zaščita«?

Mehanska zaščita je namenjena zaščiti kabla pred fizikalnimi vplivi, kot so udarci (ob izkopavanju), premiki, abrazija, natezne obremenitve, vibracije zaradi prometa (neustrezno delo gradbincev, tresenje napeljave zaradi gibanja vozil), vibracije in pritisk (npr. zaradi teže zemljine, vode ali samega kabla).

Mehanska zaščita pogosto ščiti tudi pred temperaturnimi obremenitvami.

Katerim standardom ustrezajo zalivni spoji HellermannTyton?

Zalivni spoji HellermannTyton so preizkušeni po EN 50393, ki ustreza DIN VDE 0278-393. EN 50393 vključuje naslednje preizkuse:

preizkus z izmenično napetostjo v zraku (4 kV 1 minuto)
preizkus upornosti izolacije v zraku
odpornost na udarce pri temperaturi okolice
preizkus z izmenično napetostjo v vodi na 1 m globine (4 kV 1 minuto)
preizkus upornosti izolacije v vodi na 1 m globine
preizkus s cikličnim obremenjevanjem v zraku (63 ciklov x 8 ur = 504 ure)
preizkus s cikličnim obremenjevanjem v vodi (63 ciklov x 8 ur = 504 ure na 1 m globine)
preizkus z izmenično napetostjo v vodi na 1 m globine (4 kV 1 minuto)
preizkus upornosti izolacije v vodi na 1 m globine
pregled

Kaj pomeni stopnja zaščite IP68

Stopnje zaščite so označene s šifro, ki jo sestavljata črki IP (International Protection oz. mednarodna zaščita) in dvema številkama, ki pomenita stopnjo oz. razred zaščite. Prva številka pomeni stopnjo zaščite pred dotikanjem in vdorom tujkov in prahu, druga številka pa stopnjo zaščite proti vdoru vode. Naše smole za ulivanje zagotavljajo razred zaščite IP68, kar pomeni naslednje:

6 = zaščita pred vdorom prahu in dotikanjem
8 = odporno na trajno potopitev

Zalivne objemke oz. spojke HellermannTyton so zasnovane tako, da že same po sebi ustrezajo zahtevam razreda zaščite IP68, pa tudi še višjim zahtevam standarda EN 50393. Poseben preizkus zato ni potreben, kar pomeni, da razreda zaščite IP68 ne objavljamo.

Se smole za ulivanje štejejo kot nevaren material? Kaj se zgodi v primeru stika s kožo?

Vse smole za ulivanje podjetja HellermannTyton imajo oznako SVHC-free, torej brez SVHC. To pomeni, da smole za ulivanje ne vsebujejo nevarnih snovi in da jih lahko obravnavamo kot nenevarne. Kljub temu prilagamo zaščitne rokavice, da boste lahko v celoti preprečili stik s kožo, . Svetujemo, da jih nosite med celotnim postopkom mešanja in polnjenja. Če do stika s smolo za ulivanje vseeno pride, mesto dotika operite s tekočo vodo ali pa uporabite naše robčke Reliclean.

Kako smole za ulivanje hranimo in kako jih zavržemo?

Naše smole za ulivanje imajo različne roke uporabnosti. V splošnem pri shranjevanju v originalni embalaži pri temperaturi med 5 °C in 40 °C veljajo naslednji roki trajanja:

PUR 33: do 48 mesecev
Ko sta komponenti smole za ulivanje homogeno zmešani in kemična reakcija zaključena, se smola strdi. V tej obliki je smola neškodljiva za okolje in je ne obravnavamo kot nevaren odpadek. Stare zalivne spoje in strjene ostanke smole za ulivanje lahko zato odvržemo v gospodinjske odpadke. Preden jih zavržemo, je treba smole za ulivanje obdelati v skladu z navodili na embalaži in pustiti, da se strdijo. V primeru, da je treba zavreči večje količine smole, najprej stopite v stik z ustreznim podjetjem za odstranjevanje odpadkov, saj se predpisi lahko razlikujejo med regijami.

Kje uporabljamo smole za ulivanje?

• Temperature pod ničlo: Smole za ulivanje lahko uporabljamo pri nizkih temperaturah, poskrbite le, da bo smola pred začetkom mešanja segreta na vsaj 10 °C. Višje temperature pomenijo hitrejše strjevanje.
• Pod vodo: Smole ni mogoče ulivati pod vodo. Se pa smola strdi takoj, ko spojko napolnite, tudi pod vodo, in to brez penjenja. Zalivno spojko lahko torej potopite takoj, ko je ulivanje zaključeno, tudi če se smola še ni povsem strdila. Naše smole za ulivanje so hidrofobne in tako posebej primerne za takšno uporabo.
